Name: 갱도 굴착용 R32 버튼 크로스 드릴 비트 및 커플링 슬리브
Brand: beentools

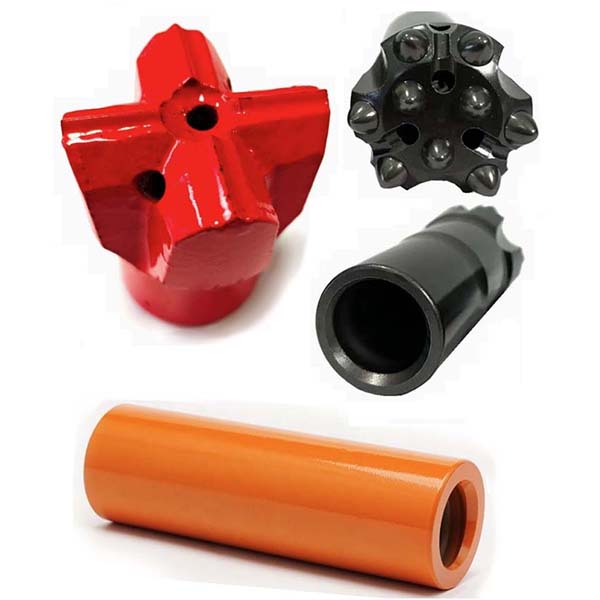

갱도 굴착용 R32 버튼 크로스 드릴 비트 및 커플링 슬리브

이 R32 버튼 크로스 드릴 비트 및 커플링 슬리브 시리즈는 주로 탑 해머 시추 작업에 사용되며, 일반적으로 유압식 암반 드릴과 함께 사용됩니다. 탑 해머 드릴 비트는 나사산을 통해 드릴 로드에 연결되어 시추 작업을 수행합니다.

설명

제품 개요

이 페이지에서는 주로 터널링용 점보 드릴링 공구에 널리 사용되는 R32 나사산 버튼 비트, R32 나사산 크로스 비트 및 커플링 슬리브를 소개합니다.

R32 나사산 버튼 비트의 기술 사양

버튼 비트

R32 나사산 버튼 비트
나사산 비트, 버튼	D (mm)	D (인치)	버튼 게이지	버튼 중심	게이지 버튼 각도	나사산	주문 번호	무게 (kg)
버튼	43	1 11/16	5 x 10 mm	2 x 9 mm	30도	R32	B173-4307-5403	0.6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30도	R32	B173-4507-5403	0.7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35도	R32	B173-4807-5405	0.8
	51	2	5 x 11 mm	2 x 10 mm	35도	R32	B173-5107-5405	1.2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30도	R32	B173-4507-5463	0.7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35도	R32	B173-4807-5465	0.8
	51	2	5 x 11 mm	2 x 10 mm	35도	R32	B173-5107-5465	1.2
버튼	45	1 3/4	6 x 10 mm	2 x 9 mm	35도	R32	B173-4508-5405	0.7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40도	R32	B173-4808-5404	0.8
	51	2	6 x 11 mm	2 x 10 mm	40도	R32	B173-5108-5404	1.2
버튼	43	1 11/16	6 x 10 mm	3 x 8 mm	30도	R32	B173-4309-5403	0.6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30도	R32	B173-4509-5403	0.7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35도	R32	B173-4809-5405	0.8
	51	2	6 x 11 mm	3 x 9 mm	35도	R32	B173-5109-5405	1.0
버튼	48	1 7/8	6 x 10 mm	3 x 9 mm	30도	R32	B173-4809-5463	0.8
버튼	51	2	6 x 10 mm	3 x 9 mm	35도	R32	B173-5109-5465	1.0

크로스 비트

R32 나사산 크로스 드릴 비트
나사산 드릴 비트, 인서트	D (mm)	D (인치)	인서트 H x T	나사산	주문 번호	무게 (kg)
크로스	43	1 11/16	12 x 8 mm	R32	B158-4312-5410	0.8
	45	1 3/4	12 x 8 mm	R32	B158-4512-5410	0.9
	48	1 7/8	12 x 8 mm	R32	B158-4812-5410	0.9
	51	2	16 x 10 mm	R32	B158-5116-5410	1.1

연결 슬리브

나사식 커플링 슬리브
커플링 슬리브	L (mm)	L (인치)	D (mm)	D (인치)	나사산	주문 번호	무게 (kg)
중간 스톱	170	6 11/16	55	2 5/32	R38	B302-5517-5656	1.8
중간 스톱	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2.0
