일체형 드릴 스틸의 주요 특징

일체형 드릴 스틸은 충격 에너지 손실을 줄이고, 드릴링 속도와 효율을 향상시키며, 일반적으로 직경 26mm에서 41mm의 구멍을 뚫는 데 사용됩니다.

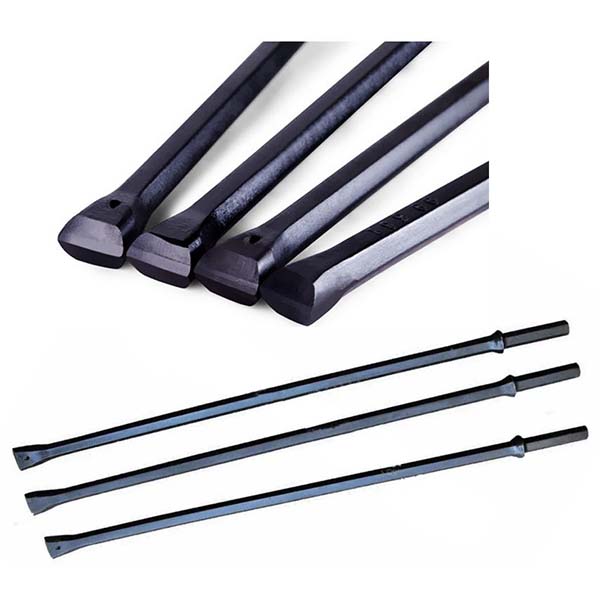

일체형 드릴 스틸은 한쪽 끝에는 섕크가, 다른 쪽 끝에는 비트가 있는 고정 길이 구조로 되어 있습니다. 이 드릴은 유효 길이와 동일한 깊이까지 드릴링할 수 있습니다. 드릴 비트에는 단일 끌 모양의 텅스텐 카바이드 인서트 또는 세 개의 유사한 인서트가 장착될 수 있습니다.

심공 드릴링의 경우, 일체형 드릴 스틸은 연속적으로 사용하도록 설계되어 있으며, 뒤따르는 각 로드는 이전 로드보다 길게 제작됩니다. 비트가 걸리는 것을 방지하기 위해 로드 길이가 늘어남에 따라 비트의 직경은 약간 줄여야 합니다.

일체형 드릴 스틸은 55SiMnMo 및 95CrMo와 같은 고품질 강재를 사용하여 일체 가공 및 열처리를 거쳐 제조되며, 고충격 드릴링 작업 시 뛰어난 피로 저항성과 내구성을 제공합니다.

탑해머 시추 작업용 일체형 드릴 스틸
22mm ( 7/8" ) 일체형	시리즈	L (mm)	L (피트, 인치)	D (mm)	D (인치)	주문 번호	무게 kg
육각 22 x 108mm 섕크	11	800	2', 7 1/2"	34	1 11/32	B216-2208-8134	2.8
		1600	5피트 3인치	33	1 5/16	B216-2216-8135	5.2
		2400	7피트, 10 1/2인치	32	1 1/4	B216-2224-8132	7.7
		3200	10피트 6인치	31	1 7/32	B216-2232-8131	10.1
		4000	13', 1 1/2"	30	1 3/16	B216-2240-8130	12.5
		4800	15피트 9인치	29	1 5/32	B216-2248-8129	14.9
		5600	18피트, 4 1/2인치	28	1 1/8	B216-2256-8128	17.3
		6400	21'	27	1 1/16	B216-2264-8127	19.7
		7200	23피트, 7 1/2인치	26	1 1/32	B216-2272-8126	22.2
	12	400	1피트, 3 3/4인치	41	1 9/16	B216-2204-8141	1.6
		800	2피트, 7 1/2인치	40	1 9/16	B216-2208-8140	2.9
		1600	5피트 3인치	39	1 17/32	B216-2216-8139	5.3
		2400	7피트, 10 1/2인치	38	1 1/2	B216-2224-8138	7.7
		3200	10피트 6인치	37	1 15/32	B216-2232-8137	10.1
		4000	13', 1 1/2"	36	1 13/32	B216-2240-8136	12.5
		4800	15피트 9인치	35	1 3/8	B216-2248-8135	14.9
		5600	18피트, 4 1/2인치	34	1 11/32	B216-2256-8134	17.4
		6400	21'	33	1 5/16	B216-2264-8133	19.8
	13	800	2피트, 7 1/2인치	33	1 5/16	B216-2208-8133	2.8
		1200	3피트, 11 1/4인치	32	1 1/4	B216-2212-8132	4.0
		1600	5피트 3인치	31	1 7/32	B216-2216-8131	5.2
		2000	6피트, 6 3/4인치	30	1 3/16	B216-2220-8130	6.4
	16	1200	3피트, 11 1/4인치	34	1 11/32	B216-2212-8134	4.1
		1800	5피트, 10 7/8인치	33	1 5/16	B216-2218-8133	5.8
		2400	7피트 10 1/2인치	32	1 1/4	B216-2224-8132	7.7
	17	1200	3피트, 11 1/4인치	40	1 9/16	B216-2212-8140	4.1
		1600	5피트 3인치	39	1 17/32	B216-2216-8139	5.3
		2000	6피트, 6 3/4인치	38	1 1/2	B216-2220-8138	6.5

탑해머 시추 작업용 일체형 드릴 스틸

이 일체형 드릴 스틸은 지하 채굴 및 소구경 시추 작업에 적합하며, 공압식 레그 장착형 암반 드릴이나 휴대용 암반 드릴과 같은 소형 동력 암반 드릴과 함께 사용하도록 설계되었습니다.

설명
기술 사양

일체형 드릴 스틸은 충격 에너지 손실을 줄이고, 드릴링 속도와 효율을 향상시키며, 일반적으로 직경 26mm에서 41mm의 구멍을 뚫는 데 사용됩니다.
일체형 드릴 스틸은 한쪽 끝에는 섕크가, 다른 쪽 끝에는 비트가 있는 고정 길이 구조로 되어 있습니다. 이 드릴은 유효 길이와 동일한 깊이까지 드릴링할 수 있습니다. 드릴 비트에는 단일 끌 모양의 텅스텐 카바이드 인서트 또는 세 개의 유사한 인서트가 장착될 수 있습니다.
심공 드릴링의 경우, 일체형 드릴 스틸은 연속적으로 사용하도록 설계되어 있으며, 뒤따르는 각 로드는 이전 로드보다 길게 제작됩니다. 비트가 걸리는 것을 방지하기 위해 로드 길이가 늘어남에 따라 비트의 직경은 약간 줄여야 합니다.
일체형 드릴 스틸은 55SiMnMo 및 95CrMo와 같은 고품질 강재를 사용하여 일체 가공 및 열처리를 거쳐 제조되며, 고충격 드릴링 작업 시 뛰어난 피로 저항성과 내구성을 제공합니다.

기술 사양

섕크 규격:육각 22 x 108 mm
헤드 직경:26 mm ~ 41 mm
로드 길이:400 mm ~ 7200 mm

용도

조형석 채석 산업
지하 채광
터널 굴착

탑해머 시추 작업용 일체형 드릴 스틸
22mm ( 7/8" ) 일체형	시리즈	L (mm)	L (피트, 인치)	D (mm)	D (인치)	주문 번호	무게 kg
육각 22 x 108mm 섕크	11	800	2', 7 1/2"	34	1 11/32	B216-2208-8134	2.8
		1600	5피트 3인치	33	1 5/16	B216-2216-8135	5.2
		2400	7피트, 10 1/2인치	32	1 1/4	B216-2224-8132	7.7
		3200	10피트 6인치	31	1 7/32	B216-2232-8131	10.1
		4000	13', 1 1/2"	30	1 3/16	B216-2240-8130	12.5
		4800	15피트 9인치	29	1 5/32	B216-2248-8129	14.9
		5600	18피트, 4 1/2인치	28	1 1/8	B216-2256-8128	17.3
		6400	21'	27	1 1/16	B216-2264-8127	19.7
		7200	23피트, 7 1/2인치	26	1 1/32	B216-2272-8126	22.2
	12	400	1피트, 3 3/4인치	41	1 9/16	B216-2204-8141	1.6
		800	2피트, 7 1/2인치	40	1 9/16	B216-2208-8140	2.9
		1600	5피트 3인치	39	1 17/32	B216-2216-8139	5.3
		2400	7피트, 10 1/2인치	38	1 1/2	B216-2224-8138	7.7
		3200	10피트 6인치	37	1 15/32	B216-2232-8137	10.1
		4000	13', 1 1/2"	36	1 13/32	B216-2240-8136	12.5
		4800	15피트 9인치	35	1 3/8	B216-2248-8135	14.9
		5600	18피트, 4 1/2인치	34	1 11/32	B216-2256-8134	17.4
		6400	21'	33	1 5/16	B216-2264-8133	19.8
	13	800	2피트, 7 1/2인치	33	1 5/16	B216-2208-8133	2.8
		1200	3피트, 11 1/4인치	32	1 1/4	B216-2212-8132	4.0
		1600	5피트 3인치	31	1 7/32	B216-2216-8131	5.2
		2000	6피트, 6 3/4인치	30	1 3/16	B216-2220-8130	6.4
	16	1200	3피트, 11 1/4인치	34	1 11/32	B216-2212-8134	4.1
		1800	5피트, 10 7/8인치	33	1 5/16	B216-2218-8133	5.8
		2400	7피트 10 1/2인치	32	1 1/4	B216-2224-8132	7.7
	17	1200	3피트, 11 1/4인치	40	1 9/16	B216-2212-8140	4.1
		1600	5피트 3인치	39	1 17/32	B216-2216-8139	5.3
		2000	6피트, 6 3/4인치	38	1 1/2	B216-2220-8138	6.5
