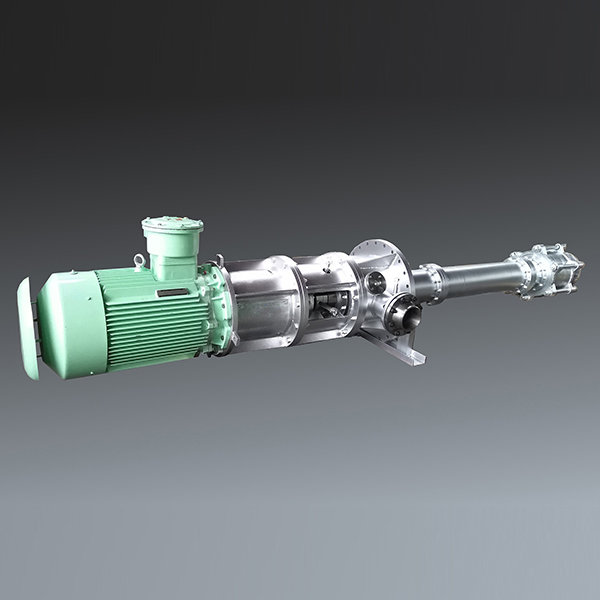

수직 실린더 백 펌프는 이중 케이스 다단식입니다.

수직 실린더 백 펌프는 까다로운 환경에서도 신뢰할 수 있는 유체 이송을 위한 첨단 설계를 특징으로 합니다. 낮은 NPSHR과 독특한 백 구조로 우수한 밀봉 성능과 함께 효율적이고 안정적인 작동을 보장하여 고온 및 저온 조건을 포함한 다양한 산업 분야에 적합합니다.

특징:

• 낮은 NPSHR(순양입수두 요구값):흡입 압력을 최소화하고 캐비테이션을 방지하며 안정적인 작동을 유지하도록 설계되었습니다.
• 백 구조:독특한 백 설계로 우수한 밀봉 성능과 유체 이송 효과를 제공합니다. 컴팩트하고 설치가 용이하며, 다양한 환경에 맞춰 설치 방식을 조정할 수 있습니다.
• 유연한 설치 형태:지면 설치와 수직 설치 모두 지원하여 다양한 적용 요구사항에 대응합니다.

주요 기술 사양:

• 유량: Q = 80 ~ 600 m³/h
• 양정: H = 40~800 m
• 작동 온도: -180°C ~ +180°C
• 구동 전력: 약 630kW

구조:

• 이중 케이싱 수직 다단 원심 펌프:고압 및 고온 환경에 견디도록 설계됨.
• 가이드 베인 방식 내부 케이싱:효율과 안정성을 향상시켜 유체 수송을 원활하게 합니다.
• 측면 흡입 및 배출구:배관 연결 및 시스템 레이아웃에 편리합니다.

주요 용도:

• 화력발전소 응축수 이송:냉각 시스템에서 안정적인 물 흐름을 보장합니다.
• 정유 및 석유화학 산업:정유소 및 석유화학 플랜트 내 고온·고압 유체 수송에 적합합니다.
• 저온 공학:액화 가스, 액체 질소 및 기타 저온 유체 응용 분야에 효과적입니다.

주요 특징:

• 이중 외피 구조:펌프 강도를 향상시켜 고압 및 온도 변화에 견딜 수 있습니다.
• 낮은 NPSHR 및 카트리지 백 설계:흡입 저항과 캐비테이션 위험을 줄여 안정적인 작동을 보장합니다.
• 광범위한 적용성:발전소, 정유소, 석유화학 공정의 핵심 공정에서 고온, 고압 및 저온 환경을 처리합니다.
