다양한 재질로 제공되는 VC형 단일 립 회전식 오일 씰

VC 오일 씰은 단일 립 구조로 설계되어 일부 응용 분야에서 경제적이고 효과적입니다. 고무 처리된 외부, 완전히 캡슐화된 내부, 단일 메인 립, 비스프링 부하형으로 회전식 씰입니다. 매체, 압력 및 온도에 따라 다양한 재질이 사용됩니다. 일반적인 재질로는 NBR VC형 스켈레톤 오일 씰, 바이톤 VC형 스켈레톤 오일 씰, 실리콘 고무 VC형 스켈레톤 오일 씰 등이 있습니다.

1. 구조 및 구성

• 밀봉 립:고무, 바이톤 등 탄성 소재로 제작됩니다. 밀봉 립은 회전축 또는 기타 이동 부품과 직접 접촉하여 오일 씰 작동 시 밀봉 효과를 실현합니다. 단일 립 설계는 오일 씰에 단 하나의 밀봉 립만 있음을 의미합니다.
• 골격:스켈레톤은 오일 씰에 구조적 지지력을 제공하여 기계적 강도와 안정성을 향상시킵니다. 스켈레톤은 씰이 형태를 유지하고 변형을 방지하도록 돕습니다.
• 설계:VC형 오일 씰의 설계에는 밀봉 성능 향상을 위한 먼지 방지 덮개나 특수 립 형상 등의 추가 기능이 포함될 수 있습니다. 구체적인 설계는 적용 요구사항에 따라 달라집니다.

2. 특징

• 단일 립 설계:단일 립 설계는 오일 씰 구조가 비교적 단순하여 밀봉 요구 사항이 특별히 높지 않은 용도에 적합합니다. 단일 립 설계는 밀봉 성능 측면에서 이중 립 오일 씰만큼 포괄적이지는 않지만, 비용이 낮고 유지보수가 간편합니다.
• 밀봉 효과:적절한 재료와 제조 공정을 결합한 단일 립 설계는 중저압 응용 분야에서 우수한 밀봉 성능을 제공합니다.
• 먼지 방지:일부 VC형 씰 설계에는 추가 먼지 방지 기능이 포함되어 있어 이물질과 입자가 밀봉 영역으로 유입되는 것을 방지함으로써 씰의 수명을 연장합니다.

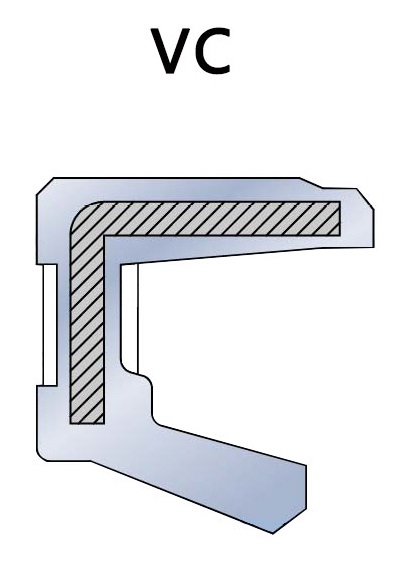

VC형 단일 립 회전 오일 씰
