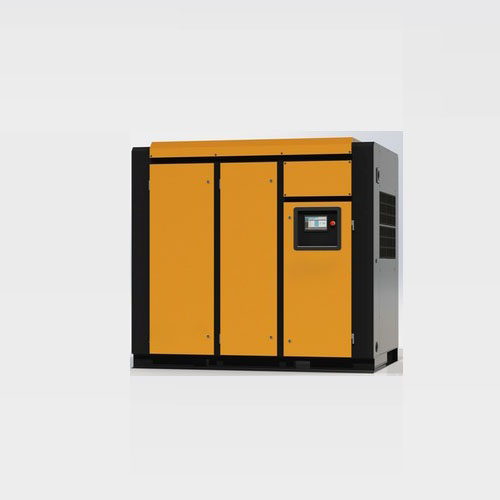

2단 고정속도 트윈 스크류 로터리 공기 압축기

단단 압축기와 비교하여, 2단 고정 속도 트윈 스크류 로터리 공기 압축기는 동일한 배기 압력에서 에너지 소비를 10%에서 15%까지 절감합니다. 또한 내부 압축비를 낮추고, 누출 및 베어링 부하를 줄이며, 장비 수명을 연장하여 까다로운 산업 환경에 이상적입니다.

기술적 파라미터

• 유량 범위:3.4 ~ 72 m³/min
• 압력 범위:0.7~1.2 MPa
• 출력 범위:22~400kW
• 구동 방식:주파수 구동
• 냉각 방식:공랭식/수랭식 (선택 사항)

2단 고정 속도 트윈 스크류 로터리 공기 압축기의 특징

1. 고효율 및 에너지 절약:
   • 2단 압축으로 에너지 소비를 낮추고 가스 공급 효율을 향상시킵니다.
   • 최적화된 로터 프로파일로 누출을 줄이고 압축 효율을 극대화합니다.
   • 국가 에너지 효율 기준을 준수하여 장기적 비용 절감.
2. 안정적이고 신뢰성 높음:
   • 단계별 낮은 압축비로 작동 온도를 낮추고 부품 수명을 연장합니다.
   • 장기 안정적 작동을 위한 고품질 SKF 또는 NSK 베어링 적용.
   • 고급 오일/가스 분리 기술로 초저유분 함량(≤3ppm)을 보장하여 고품질 공기 출력.
3. 편리한 유지보수:
   • 모듈식 설계로 유지보수 및 액세서리 교체가 용이하여 가동 중단 시간을 줄입니다.
   • 효율적인 오일 분리기 및 대형 공기 필터로 유지보수 간격을 연장하고 비용을 절감합니다.
4. 유연한 냉각 모드:
   • 다양한 환경에 맞춰 공랭식 또는 수냉식 옵션 선택 가능, 안정적인 작동 보장.

압축 원리

압축기는 2단 압축 및 트윈 스크류 로터 구조를 채택하여 각 단의 압축비와 에너지 손실을 줄입니다. 공정은 다음과 같습니다:

1. 공기 흡입:청정 공기가 1단 스크류 로터로 유입되어 로터 캐비티를 채웁니다.
2. 1단 압축:로터가 회전하면서 공기가 압축되어 압력과 온도가 상승합니다. 압축 후 공기는 인터쿨러에서 냉각됩니다.
3. 2단 압축:냉각된 공기는 2단계 로터에서 설정 압력까지 추가로 압축되며, 이는 단일 단계 설계보다 높은 효율을 제공합니다.
4. 배기 및 오일-공기 분리:압축 공기는 저장 장치나 하류 장비로 유입되기 전에 오일-에어 분리기를 통과하여 오일 함량을 ≤3ppm으로 저감합니다.

적용 분야

• 야금 및 철강:고로, 연속 주조, 송풍 시스템.
• 기계 제조:CNC 기계, 자동화 라인, 로봇 시스템.
• 자동차 제조:도장, 용접, 공압 공구 작업.
• 섬유 산업:공기 분사 직기, 공기 유동 방적 장비.
• 전자 산업:정밀 부품 제조용 청정 공기 공급.
• 식품 및 의약품:포장, 발효, 무균 운송 등에 사용되는 무공해 압축 공기.
• 석유화학 산업:화학 생산 라인, 가스 운송 및 방폭형 공압 장비.
