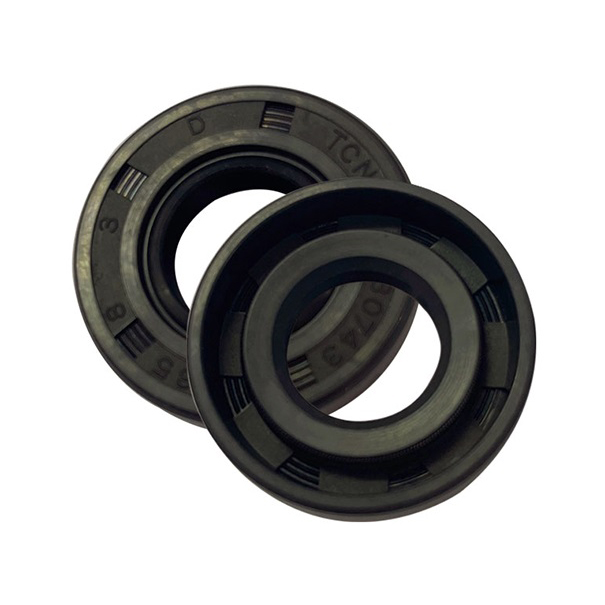

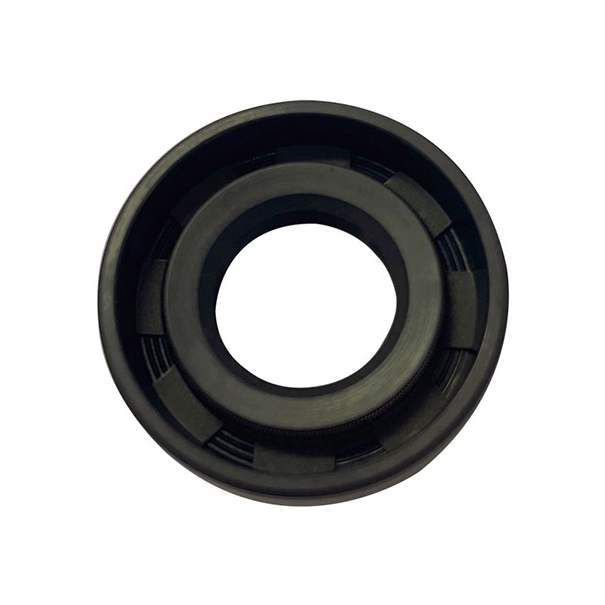

TCN형 고압 오일 씰은 회전식 오일 씰입니다

TCN형 고압 오일 씰은 고압 조건을 위해 특별히 설계된 오일 씰입니다. 그 구조는 압력으로 인한 변형을 줄이기 위해 리테이너를 일체형으로 제작하여 고압 환경에서도 우수한 밀봉 성능을 유지하도록 하는 것이 특징입니다.

문의하기
Description

TCN 타입 고압 오일 씰, 0.3MPa-0.5MPa, 3kgf/cm²2는 회전식 오일 씰에 속하며, 오일 및 압력 환경에서의 밀봉에 사용됩니다. 압력으로 인한 변형을 최소화하기 위해 리테이너를 일체형 내압 오일 씰로 제작하여 고압 조건 하에서 사용하기에 적합합니다. 일반적인 재질로는 NBR TCN형 스켈레톤 오일 씰, 바이톤 TCN형 스켈레톤 오일 씰 등이 있으며, 내압 오일 씰이라고도 불립니다. 이 유형의 오일 씰은 고압 조건에서 사용하기 적합하며, 내압은 0.1MPa 이내로 TCV 및 TBV 씰의 내압보다 훨씬 높습니다. TCV와 TBV의 내압은 0.5MPa 미만입니다.

TCN형 고압 오일 씰은 일반적으로 고품질 고무 소재로 제작되어 우수한 내압성과 밀봉 성능을 갖추고 있으며, 가혹한 작업 환경에서도 장기간 안정적으로 작동할 수 있습니다. 또한 TCN형 고압 오일 씰은 마모 및 노화 저항성을 고려하여 설계되어 다양한 산업 응용 분야에서 신뢰성과 내구성을 보장합니다.

뛰어난 성능 덕분에 TCN형 고압 오일 씰은 유압 시스템, 건설 기계, 사출 성형 기계 등 고압 밀봉이 필요한 다양한 산업 분야에서 널리 사용되어 해당 장비의 정상 작동과 장기적 안정성을 보장합니다.

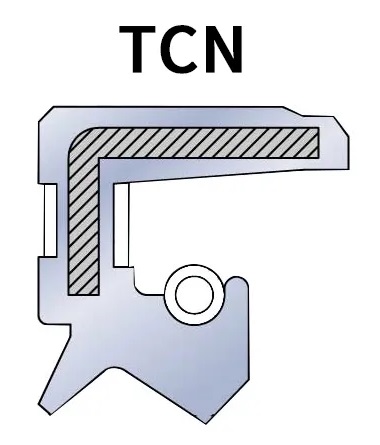

TCN type high pressure oil seal

TCN형 고압 오일 씰

기술적 파라미터
품목 번호 모양 치수
680112 TCN 8*16*5/6
686933 TCN 15*30*10
680743 TCN 17*35*8
680090 TCN 21*33*5/8
680092 TCN 21*33*5.5/8
680744 TCN 22*42*11
686748 TCN 25*44.5*9.5
680091 TCN 32*44*5.5/8
680089 TCN 35*47*5/7
686710 TCN 40*52*7
681759 TCN 43*56.5*11
686334 TCN 60*80*7
688040A TCN 60*82*12
688040B TCN 60*82*12
680699 TCN 95*140*8
