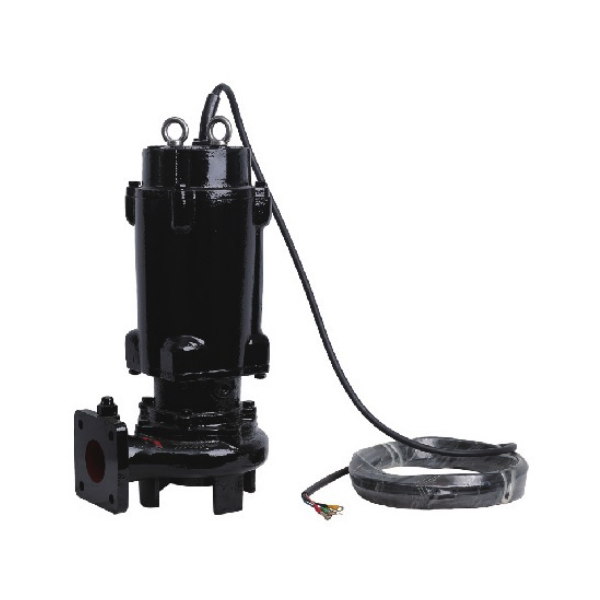

폐수 처리 시스템용 잠수식 슬러지 펌프

기본 작동 원리는 모터를 이용해 임펠러를 회전시켜 원심력을 발생시키고, 이를 통해 펌프 본체 내의 액체와 고체 입자를 흡입 및 배출하는 방식입니다. 다음은 작동 원리에 대한 상세한 설명입니다:

잠수식 슬러지 펌프 작동 원리:

1. 모터 구동: 잠수식 슬러지 펌프는 전동기를 구동원으로 채택하며, 일반적으로 내구성과 신뢰성이 높은 다람쥐 케이지 유도 전동기를 사용합니다. 전동기는 전원 공급에 의해 구동되어 회전하며 펌프 본체 내 임펠러를 구동합니다.
2. 임펠러 회전으로 발생하는 원심력: 펌프 본체 내 임펠러는 모터 구동으로 회전합니다. 임펠러 회전을 통해 펌프 내부에서 원심력이 발생하여 액체와 그 속의 고체 입자를 펌프 본체로 흡입합니다.
3. 액체 유동 및 고체 입자 통과: 원심력은 액체와 고체 입자를 펌프의 배출구로 밀어냅니다. 펌프 내부에 설계된 넓은 유로와 특수 임펠러 구조 덕분에 고체 입자가 쉽게 통과하여 펌프 본체의 막힘을 방지합니다.
4. 액체 배출: 액체가 임펠러를 통과할 때 운동 에너지는 액체의 유량으로 전환되며, 액체는 펌프의 배수관을 통해 배출되어 하수 또는 슬러지의 배출을 완료합니다.
5. 밀봉 보호: 모터가 하수와 접촉하지 않도록 잠수 펌프는 고효율 기계식 밀봉 시스템을 사용합니다. 일반적으로 이중 기계식 밀봉 설계를 채택하여 밀봉부를 통해 액체가 모터로 유입되는 것을 효과적으로 방지하고 펌프의 장기적인 작동을 보호합니다.

잠수식 슬러지 펌프 특징:

1. 모터: 다람쥐 케이지 유도 모터, F급 절연, 보호 등급 IP68.
2. 비폐쇄형 임펠러: 최신 비폐쇄 이론으로 설계된 임펠러로, 넓은 유로, 부드러운 유동, 이물질 통과 용이성 및 고효율을 자랑합니다. 모든 임펠러는 동적·정적 균형 보정을 거쳐 진동과 소음을 줄이고, 부드러운 작동과 긴 수명을 보장합니다.
3. 기계식 씰: 기계식 씰은 펌핑 매체가 모터 부분과 접촉하는 것을 차단하는 역할을 하며, 직렬로 연결된 이중 기계식 씰은 서로 독립적으로 작동하여 모터에 이중 보호를 제공합니다.
4. 자동 착륙 장치(옵션): 펌프 설치, 유지보수, 수리를 신속하고 쉽게 수행할 수 있도록 하여 배럴 탱크의 오수를 제거할 필요가 없습니다.
5. 누설 감지기: 오일 챔버에 설치된 누설 감지기는 밀봉 불량 또는 기계적 씰 손상으로 인한 누설을 감지할 수 있습니다(15kW 미만, 선택 사항). 15kW 이상, 표준 장비). 고출력 펌프의 경우 접속함 및 모터 캐비티에 누설 감지기를 설치하여 접속함 및 모터 캐비티 누설 경보 신호를 제어 시스템에 전달하여 펌프를 보호할 수 있습니다(비표준 장비, 132kW 이상 선택 가능).
6. 과열 보호 장치: 모터 내부에 과열 보호 장치를 추가하여 과부하, 온도 상승 등의 조건을 자동 감지하여 모터 과열로 인한 소손을 방지합니다(15kW 미만 선택 장비, 15kW 이상 표준 장비). 베어링 과열 보호 장치 추가: 베어링 온도가 차단 온도에 도달하면 보호 장치가 자동으로 전원을 차단하여 베어링을 보호합니다(비표준 장비, 18.5kW 이상 선택 가능).
7. 수냉식 재킷(옵션 장비): 펌프 작동 시 펌프 캐비티 내 압력을 이용하여 액체가 수냉식 재킷과 모터 외피 사이의 공간으로 지속적으로 유입되도록 하여 모터에서 발생하는 열을 제거함으로써 저수위에서도 펌프가 정상적으로 작동하도록 보장합니다(18.5kw 이상 선택 가능).

잠수식 슬러지 펌프 용도:

1. 폐수 리프팅 스테이션: 도시 또는 산업 폐수를 낮은 곳에서 처리장 또는 배출 시스템으로 리프팅하여 폐수가 원활하게 흐를 수 있도록 합니다.
2. 도시 하수 처리장: 도시 하수 처리 과정에서 슬러지 및 수처리 시설의 오수를 펌핑하는 데 사용됩니다.
3. 1층 정화조 배수 시스템: 정화조에서 발생하는 오수를 배출하여 주거 지역의 위생 및 환경 청결을 보장합니다.
4. 농업 및 축산 폐수 처리 시스템: 농업 및 축산 과정에서 발생하는 폐수 및 오수를 처리하여 농장의 수자원을 정화하는 데 도움을 줍니다.
5. 병원, 학교, 커뮤니티 및 기타 생활 폐수 처리 시스템: 병원, 학교, 커뮤니티 등에서 발생하는 생활 하수를 처리하여 일상 생활에서 발생하는 하수의 배출을 보장합니다.
6. 식품, 제지, 광업, 섬유, 가죽, 화학 공장 및 기타 산업용 수처리 시스템: 다양한 산업 생산 공정에서 침지형 슬러지 펌프를 사용하여 생산 폐수, 세정액 등을 처리하여 수자원의 처리 및 재활용을 돕습니다.
7. 정수 처리 시스템: 정수장 등 정수 시설에서 사용되어 물 속의 슬러지, 고형물 제거를 돕고 수질 정화를 보장합니다.
