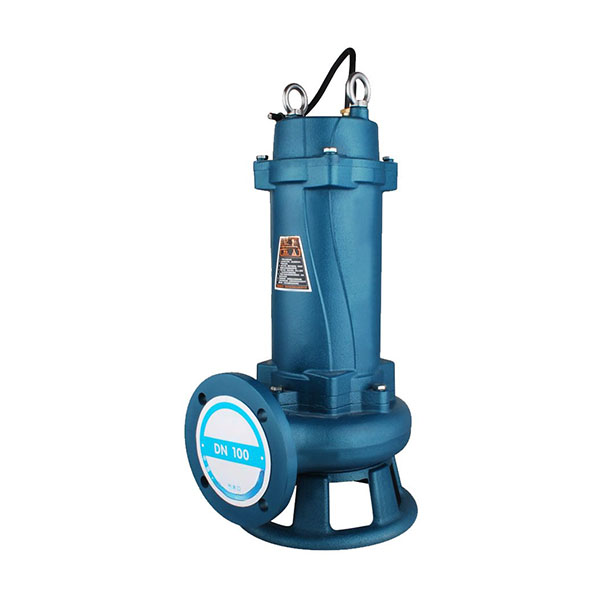

커터 임펠러가 장착된 잠수식 하수 펌프

절삭 임펠러 장착 잠수식 슬러리 펌프

절삭 임펠러가 장착된 잠수식 하수 펌프는 고체 입자, 불순물 및 오염 물질이 포함된 폐수를 처리하도록 설계된 고효율 펌프 유형으로, 도시, 산업, 건설, 농업 등 다양한 분야의 폐수 배출에 적합합니다.

문의하기
Description

주요 특징은 절삭 임펠러를 장착하여 진흙, 슬러리, 배설물 및 오줌은 물론, 짧은 섬유, 종이 조각, 진흙, 모래 등의 불순물이 포함된 하수를 효과적으로 처리할 수 있다는 점입니다. 이 시리즈의 전기 펌프는 도시 하수 처리, 건설 프로젝트, 호텔, 광산 및 기타 하수 및 폐수 배출 장소에서 널리 사용됩니다.
절단 임펠러가 장착된 수중 하수 펌프는 모터 구동 임펠러에 의해 회전하며, 펌프 본체 내부에 강한 원심력을 형성하여 하수와 불순물을 펌프 본체의 배출구로 밀어냅니다. 일반 하수 펌프와 달리 절단 임펠러는 임펠러 내부와 펌프 본체에 칼판이 설계되어 있어 하수 내 섬유, 잔해물, 종이 등 고체 입자를 효과적으로 절단하여 펌프의 원활한 작동을 보장하고 고체 물질이 펌프 본체를 막히게 하거나 펌프 임펠러를 손상시키는 것을 방지합니다. 펌프 본체는 완전히 밀봉되어 장시간 수중 침수 운전이 가능하며, 다양한 복잡한 하수 배출 환경에 적합합니다.

잠수식 하수 펌프 특징:

  1. 절단 임펠러 설계:

    • 반개방 회전식 절단 임펠러: 회전식 절단 디스크가 장착된 반개방 임펠러 설계를 채택하여 고체 입자, 섬유, 종이 등 불순물이 포함된 하수를 효과적으로 처리하고 임펠러 막힘 위험을 줄입니다.
    • 고강도 주철 열처리 임펠러: 임펠러는 고강도 주철 소재로 제작되고 열처리되어 내마모성과 내식성이 우수하며, 침전물 및 불순물을 처리하는 장시간 안정적 운전이 가능합니다.
  2. 내구성 소재 및 방청 설계:

    • 주철 펌프 본체, 특수 방청 처리: 펌프 본체는 주철 재질로 제작되어 특수 방청 처리를 거쳤으며, 이는 내식성과 내마모성을 향상시켜 가혹한 작업 환경에 적응합니다.
    • 강철 미러 처리 로터 샤프트: 로터 샤프트는 강철 소재에 미러 처리를 적용하여 마찰을 줄이고 작업 효율을 향상시키며 수명을 연장합니다.
    • AISI304 스테인리스 스틸 피팅: 물과 접촉하는 부품은 스테인리스 스틸 AISI304로 제작되어 부식성 불순물이 포함된 물을 장기간 사용해도 쉽게 부식되지 않도록 보장합니다.
  3. 밀봉 및 보호 시스템:

    • 기계식 씰: 첨단 기계식 씰 기술을 적용하여 펌프 누수를 효과적으로 방지하고 펌프 본체 및 모터의 장기 안정적 작동을 보장합니다.
    • “O” 링은 더 나은 밀봉 효과를 제공하여 펌프 본체 내부에 누수가 발생하지 않도록 하고 오수가 모터 부분으로 침투하는 것을 방지합니다.
    • 내장형 열 보호 장치: 모터에는 내장형 열 보호 장치가 장착되어 모터 과열 시 자동으로 전원을 차단하여 손상을 방지합니다. 과열 후 자동으로 재설정되어 장비의 안전성과 신뢰성을 보장합니다.
  4. 안정적인 작동의 고효율 모터:

    • 저소음 베어링: 모터에 저소음 베어링을 장착하여 작동 소음을 줄였으며, 소음에 민감한 환경에 적합합니다.
    • 구리선 모터: 고효율 구리선 모터를 사용하여 강력한 출력과 장시간 안정적인 성능을 제공합니다.
    • 고정자 및 회전자 국가 표준 냉간 압연 실리콘 강판: 국가 표준 냉간 압연 실리콘 강판을 채택하여 모터 효율을 개선하고 에너지 손실을 줄입니다.
    • 보호 등급 IPX8: 모터의 방수 설계는 IPX8 등급에 도달하여 장시간 수중에서 사용해도 고장이 발생하지 않습니다.
    • 절연 등급 F: 모터의 절연 등급은 F로, 더 높은 온도를 견딜 수 있으며 다양한 고온 환경에 적응할 수 있습니다.
  5. 광범위한 전압 적응 범위:

    • 전압 범위: 160-230V/50Hz, 340-410V/50Hz로 다양한 지역의 전력 시스템에 적응 가능하여 적용 범위가 넓습니다.
    • 저전압 시동: 120V 저전압 시동을 지원하여 전원이 불안정한 지역에도 대응 가능하며, 장비의 안정적인 시동 및 작동을 보장합니다.

절삭 임펠러가 장착된 수중 오수 펌프는 다음과 같은 상황에서 널리 사용됩니다:

  1. 도시 하수 처리: 도시 하수 처리장에서 하수 이송 및 배출 시스템에 널리 사용되며, 특히 불순물과 고체 입자가 많은 하수에 적합합니다.
  2. 건설 현장 배수: 건설 현장의 오수 및 슬러지 배출, 콘크리트 폐수, 건설 폐기물 내 슬러지 및 액체 처리 포함.
  3. 호텔 및 숙박 시설 하수 처리: 호텔, 숙박 시설 등에서 발생하는 생활 하수를 배출하여 하수 처리 시스템의 안정적인 운영을 보장합니다.
  4. 광산 및 산업 폐수 배출: 광산, 석유화학 공장 등에서 발생하는 폐수 배출에 적용되며, 절삭 임펠러 설계로 광석, 분진 등 불순물을 효과적으로 처리합니다.
  5. 농업 배수 및 농촌 관개: 농촌 지역의 하수 및 폐수 배출, 바이오가스 소화조, 농장 관개 시스템, 하천 및 연못 준설을 포함합니다.
  6. 환경 보호 및 도시 공학: 하수 배출, 준설 작업에 적합한 도시 공학, 특히 수질 환경에 불순물이 많은 경우에 적합합니다.
기술적 파라미터
커터 임펠러가 장착된 잠수식 하수 펌프
제품 번호 전원 공급
(V/Hz)		 출력
(kW)		 제한된 데이터
(m³/h)		 정격 양정
(m)		 동기 속도
(r/min)		 구경
(mm)
50bdwqd12-10-1.1 220/50 1.1 12 10 3000 50
50bdwq12-10-1.1 380/50 1.1 12 10 3000 50
50bdwqd15-10-1.5 220/50 1.5 15 10 3000 50
50bdwq15-10-1.5 380/50 1.5 15 10 3000 50
50bdwq15-18-2.2 380/50 2.2 15 18 3000 50
65bdwq25-15-2.2 380/50 2.2 25 15 3000 65
80bdwq30-10-2.2 380/50 2.2 30 10 3000 80
50bdwq15-20-3 380/50 3 15 20 3000 50
65bdwq30-17-3 380/50 3 30 17 3000 65
80bdwq35-14-3 380/50 3 35 14 3000 80
65bdwq45-17-4 380/50 4 45 17 3000 65
80bdwq60-13-4 380/50 4 60 13 3000 80
100bdwq80-10-4 380/50 4 80 10 3000 100
80bdwq65-14-5.5 380/50 5.5 65 14 3000 80
100bdwq80-15-5.5 380/50 5.5 85 15 3000 100
80bdwq85-19-7.5 380/50 7.5 85 19 3000 80
100bdwq100-15-7.5 380/50 7.5 100 15 3000 100
2bwqd15-10-1.1 220/50 1.1 15 10 3000 40/50/60
2bwqd6-20-1.5 220/50 1.5 6 20 3000 25/40/50
2bwqd6-28-2.2 220/50 2.2 6 28 3000 25/40/50
2bwq15-10-1.1 380/50 1.1 15 10 3000 40/50/60
2bwq6-20-1.5 380/50 1.5 6 20 3000 25/40/50
2bwq6-28-2.2 380/50 2.2 6 28 3000 25/40/50
2bwq6-35-3 380/50 3 6 35 3000 25/38/50
2bwq60-40-4 380/50 4 6 40 3000 25/38/50
