기어 박스용 단일 립 주석 골격 오일 씰 SA 타입

SA형 단일 립 오일 씰, 철제 쉘 조합, 내부 하프 패키지, 내부 스프링 장착 단일 메인 립 오일 씰. 회전식 오일 씰로, 오일 및 먼지 없는 환경에서의 밀봉에 사용되며, 내압은 0.03MPa, 마찰 계수는 0.3kgf/m² 이내입니다.². 다양한 매체, 압력 및 온도에 따라 다른 재질을 선택합니다. 일반적인 재질로는 부티랄 고무 SA형 골조 오일 씰, 플루오로엘라스토머 SA형 골조 오일 씰, 실리콘 고무 SA형 골조 오일 씰 등이 있습니다. 주로 모터 오일 씰, 감속기 오일 씰, 기어박스 오일 씰, 모터 오일 씰, 기계식 암 오일 씰, 풍력 발전 및 기타 다양한 산업용 씰에 사용됩니다.

1. 구조적 특징
   • 단일 립 설계:SA형 오일 씰은 하나의 주요 밀봉 립을 가지며, 이 립이 샤프트 표면과 접촉하여 밀봉을 형성합니다. 단일 립 설계는 작동 시 오일 씰이 우수한 밀봉 효과를 가지게 하지만, 고압 또는 고오염 환경에서는 이중 립 설계만큼 효과적이지 않을 수 있습니다.
   • 주석 골격:이 유형 오일 씰의 스켈레톤은 높은 기계적 강도를 가진 주석(일반적으로 강판)으로 제작됩니다. 철제 스켈레톤은 구조적 지지력을 제공하여 오일 씰이 설치 및 작동 중 형태와 위치를 유지할 수 있게 합니다.
   • 스프링:일반적으로 SA형 오일 씰은 씰링 립 내부에 스프링이 장착됩니다. 이 스프링은 작동 전 과정 동안 씰링 립이 샤프트와 항상 밀착되도록 하여 밀봉 효과를 향상시킵니다.
   • 재질:오일 씰의 씰링 립은 일반적으로 불소 고무, 내유성 고무 등 내마모성 및 내유성 소재로 제작되어 다양한 작업 환경과 매체에 대응합니다.
2. 적용 분야
   • 기계 장비:SA형 오일 씰은 전기 모터, 감속기, 펌프 등 다양한 기계 장비에 널리 사용되어 윤활유 누출을 방지하고 외부 오염 물질이 장비 내부로 유입되는 것을 차단합니다.
   • 자동차 산업:자동차에서는 엔진, 변속기, 휠 베어링 등에 SA형 오일 씰을 사용하여 윤활유 또는 액체의 밀봉을 보장하고 차량 전체의 신뢰성과 내구성을 향상시킵니다.
   • 농업 기계:트랙터, 수확기 등의 농기계에서도 SA형 오일 씰이 널리 사용되며, 기계 부품의 정상 작동을 유지하고 윤활유 누출을 방지하는 데 기여합니다.
3. 설치 및 유지보수
   • 설치:SA형 오일 씰을 설치할 때는 축 표면이 매끄럽고 씰의 설치 위치가 정확해야 오일 누출이나 씰 손상을 방지할 수 있습니다.
   • 유지보수:오일 씰의 마모 상태와 밀봉 성능을 정기적으로 점검하고, 노후화되거나 손상된 오일 씰은 즉시 교체해야 합니다. 이를 통해 장비의 수명을 효과적으로 연장할 수 있습니다.

SA형 스켈레톤 오일 씰은 구조가 간단하고 비용이 저렴하며 우수한 밀봉 성능을 갖추어 각종 기계 및 자동차 분야에서 널리 사용됩니다. 적합한 오일 씰을 선택하면 장비의 작동 효율과 신뢰성을 크게 향상시킬 수 있습니다.

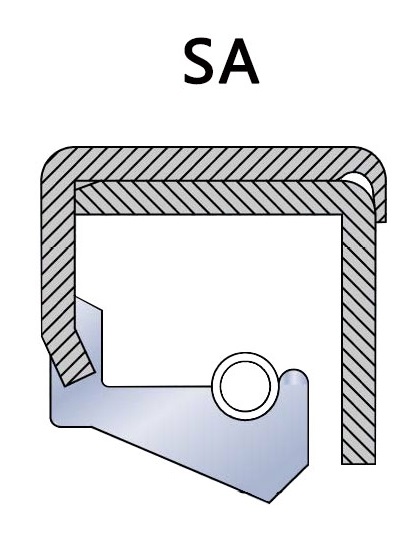

단일 립 주석 스켈레톤 오일 씰
