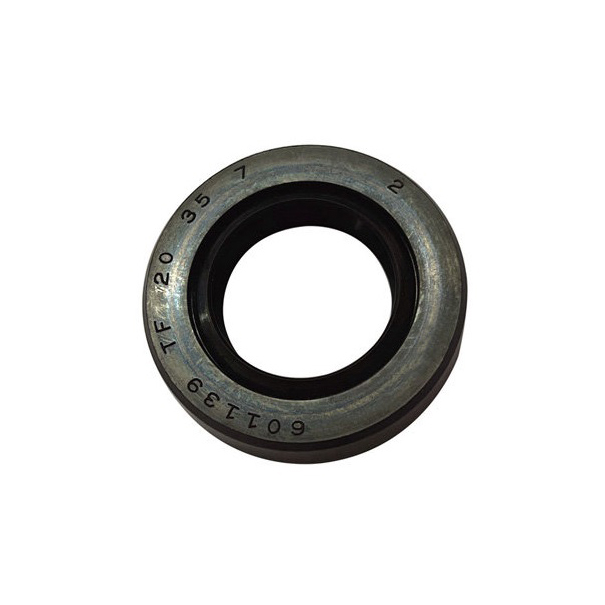

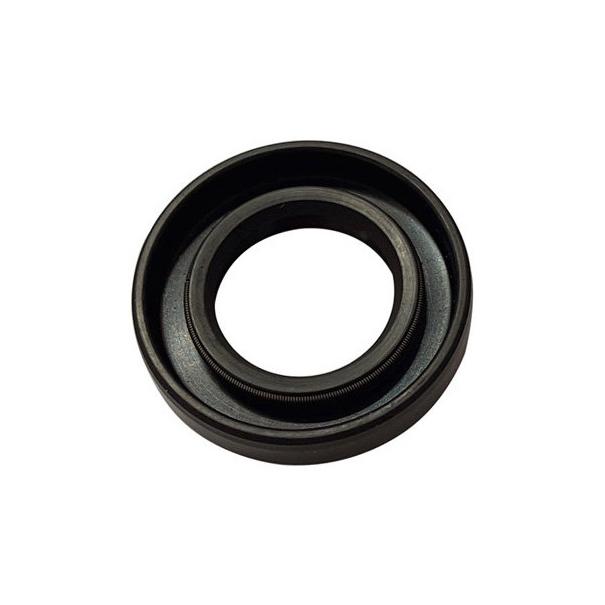

TF 타입의 이중 립 구조로 외부와 내부가 완전히 밀봉된 회전식 오일 씰

자동차, 기계 장비, 건설 기계 등 다양한 분야에서 널리 사용되며, 특히 우수한 밀봉 성능과 내마모성이 요구되는 환경에 적합합니다.
사용 매체, 압력 및 온도에 따라 다양한 재질을 선택합니다. 일반적인 재질로는 NBR 소재 TF형 스켈레톤 오일 씰, 바이톤(Viton) 소재 TF형 스켈레톤 오일 씰, 실리콘 고무 소재 TF형 스켈레톤 오일 씰 등이 있습니다.

TF형 오일 씰은 흔히 풀커버 고무 오일 씰이라고 불리며, 다양한 기계 장비에 널리 사용되는 일반적인 밀봉 부품입니다. 다음은 TF형 오일 씰의 구조, 작동 원리 및 특성에 대한 상세한 소개입니다:

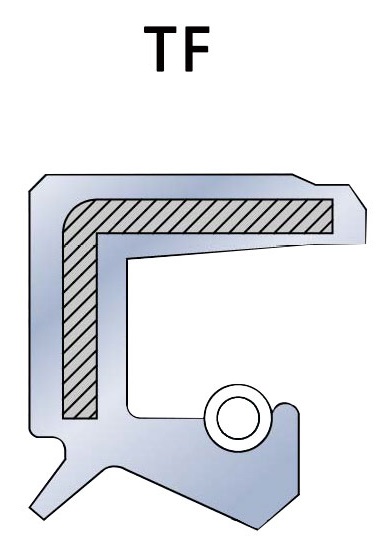

1. 구조
   • 전면 고무 소재:TF형 오일 씰의 주요 특징은 전체가 고무 소재로 제작된다는 점입니다. 씰 구조 전체가 고무로 이루어져 있으며, 여기에는 씰링 립, 외륜 및 스켈레톤이 포함됩니다. 전체 고무 설계는 균일한 씰링 효과와 높은 유연성을 제공합니다.
   • 밀봉 립:밀봉 립은 TF형 오일 씰의 핵심 부품으로 축 표면과 직접 접촉합니다. 탄성 고무로 제작되어 축이 회전할 때 효과적인 밀봉을 형성합니다.
   • 외륜:TF형 오일 씰의 외륜 역시 고무 소재로 제작되며, 일반적으로 어느 정도의 탄성과 가소성을 지닙니다. 외륜의 설계는 씰이 하우징 또는 쉘에 꼭 맞게 장착되어 변위를 방지하도록 합니다.
   • 골격 옵션:TF형 오일 씰은 주로 전 고무 구조이지만, 경우에 따라 씰의 강도와 안정성을 높이기 위해 내장된 금속 스켈레톤 또는 보강층을 포함할 수 있습니다.
2. 작동 원리
   • 밀봉 립 접촉:TF형 오일 씰의 밀봉 립은 회전축 표면과 밀착 접촉하여 밀봉면을 형성함으로써 윤활유, 액체 또는 오염 물질의 누출을 방지합니다.
   • 탄성과 압력:고무 소재의 탄성 덕분에 밀봉 립이 축 표면에 밀착되어 고정되며, 축이 약간의 진동이나 변형을 겪더라도 밀봉 효과를 유지합니다.
   • 완전 밀봉 설계:완전 밀봉형 고무 설계는 우수한 밀봉 성능을 제공할 뿐만 아니라 오일 씰의 내마모성과 적응성을 높입니다. 고무의 유연성은 축의 열팽창 및 진동에 대응할 수 있습니다.
3. 특징
   • 탁월한 밀봉 성능:완전 밀폐형 고무 설계는 광범위한 작동 조건에서 오일 씰의 밀봉 성능을 보장하여 윤활유 누출 및 외부 오염 물질 유입을 효과적으로 방지합니다.
   • 넓은 온도 적응성:TF형 오일 씰의 고무 소재는 일반적으로 우수한 온도 적응성을 가지며 -30°C ~ +100°C 범위에서 정상 작동합니다(구체적인 온도 범위는 고무 소재 유형에 따라 다름).
   • 우수한 내마모성:고무 소재의 내마모성 덕분에 TF형 오일 씰은 장기간 사용 시에도 우수한 밀봉 성능을 유지하여 수명을 연장합니다.
   • 유연성과 적응성:전체 고무 구조는 축의 미세한 진동과 변형에 적응할 수 있는 우수한 유연성을 제공하여 지속적인 밀봉 효과를 보장합니다.
   • 쉬운 설치:전부 고무 설계의 유연성 덕분에 TF형 오일 씰은 일반적으로 설치가 용이하며 다양한 표준 축 크기와 형상에 적합합니다.
