Name: 산업용 원형 와이어 웨이브 스프링 와셔 KW 시리즈
Brand: beentools

원형 와이어 웨이브 스프링 와셔원형 단면 강철 와이어로 정밀 제작된 와셔로, 높은 하중을 견디면서도 정확하고 예측 가능한 스프링 강성을 제공합니다. 독특한 웨이브 형태 설계로 다양한 기계적 연결부에서 안정적인 탄성과 예압을 제공하여 까다로운 엔지니어링 응용 분야에 이상적입니다.

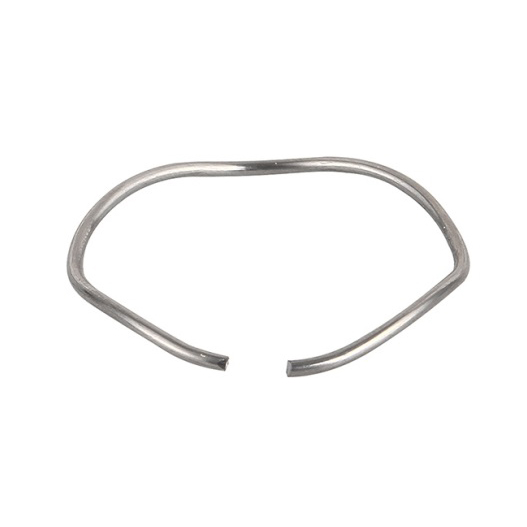

원형 와이어 웨이브 스프링 와셔

주요 특징 및 장점

탁월한 탄성:특수한 파형 구조로 인해 장기간 탄성 변형이 가능하여, 응력 하에서도 일관된 예압과 신뢰할 수 있는 성능을 제공합니다.
진동 감쇠:진동과 충격을 효과적으로 흡수하여 소음을 줄이고 장비 수명을 연장합니다.
균일한 압력 분배:파형 설계로 접촉면 전체에 균일한 압력을 보장하여 국부적 응력을 최소화하고 신뢰성을 향상시킵니다.
내구성:스테인리스강 또는 합금강과 같은 고강도 소재로 제작되어 탁월한 내식성과 내마모성을 제공하여 장기간 사용이 가능합니다.
적응성:고온, 고습도 및 부식성 환경에서의 작동에 적합하여 다양한 산업용 애플리케이션에 이상적입니다.
예측 가능한 스프링 강성:디스크 스프링과 유사한 하중을 제공하지만, 스프링 계수 측면에서 더 높은 정확성과 일관성을 보장합니다.

적용 분야

탄성 예압 및 진동 감쇠가 필요한 기계적 연결부
자동차, 항공우주 및 산업 장비
고온 또는 부식성 환경에서의 조립 솔루션

정밀한 하중 제어, 우수한 진동 흡수 및 탁월한 내구성이 요구되는 응용 분야에는 원형 와이어 웨이브 스프링 와셔를 선택하십시오. 이들의 진보된 설계는 가장 까다로운 환경에서도 최적의 성능과 신뢰성을 보장합니다.

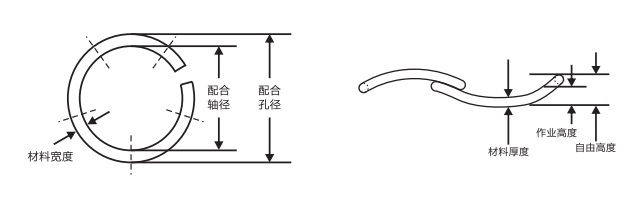

품목 번호

작동 범위
보어 직경(mm)

샤프트 통과 직경(mm)
하중(N)

하중(N)

작업 높이(mm)

자유 높이(mm)

스프링 계수(N/mm)

KW-0050

12.7

10.36

155.6

1.32

1.57

612.5

KW-0062

15.88

13.13

222.3

1.63

1.96

673.1

KW-0075

19.05

15.95

311.2

1.93

2.34

765.6

KW-0087

22.23

18.8

355.6

2.18

2.64

777.7

KW-0100

25.4

21.72

400.1

2.41

2.95

750.1

KW-0112

28.58

24.56

444.5

2.59

3.23

700

KW-0125

31.75

27.46

489

2.79

3.51

687.6

KW-0137

34.93

31.06

533.4

2.41

3.07

807.6

KW-0150

38.1

34.01

577.9

2.59

3.25

875

KW-0162

41.28

36.68

622.3

2.79

3.48

907.4

KW-0175

44.45

39.73

666.8

2.87

3.66

846.8

KW-0187

47.63

42.72

711.2

3.02

3.94

777.7

KW-0200

50.8

45.8

755.7

3.15

4.19

725.6

KW-0212

53.98

48.41

800.1

3.28

4.11

954.6

KW-0225

57.15

51.38

844.6

3.45

4.27

1039.2

KW-0237

60.33

54.38

889

3.58

4.52

945.9

KW-0250

63.5

57.43

933.5

3.66

4.7

896.4

KW-0262

66.68

60.3

977.9

3.89

5.16

770

KW-0275

69.85

63.42

1022.4

3.91

5.38

694.1

KW-0287

73.03

66.5

1066.8

4.01

5.33

807.6

KW-0300

76.2

70.28

1111.3

3.58

4.55

1151.3

KW-0312

79.38

73.1

1155.7

3.66

4.67

1137.5

KW-0325

82.55

1200.2

3.89

4.83

1277

KW-0337

85.73

79.12

1244.6

3.91

4.95

1195.1

KW-0350

88.9

82.19

1289.1

4.01

5.11

1180.2

KW-0362

92.08

85.24

1333.5

4.09

5.23

1166.7

KW-0375

95.25

88.27

1378

4.22

5.38

1179.3

KW-0387

98.43

91.31

1422.4

4.32

5.28

1473.7

KW-0400

101.6

94.44

1466.9

4.32

5.72

1050

KW-0412

104.78

97.21

1489.1

4.45

5.61

1274.5

KW-0425

107.95

100.28

1533.5

4.52

5.72

1284.5

KW-0437

111.13

103.2

1555.8

4.75

6.1

1155.7

KW-0450

114.3

106.3

1600.2

4.75

6.27

1050

KW-0462

117.48

109.47

1622.4

4.75

6.43

967.8

KW-0475

120.65

112.55

1666.9

4.83

6.53

979.5

KW-0487

123.83

115.7

1689.1

4.83

6.71

898.6

KW-0500

127

118.67

1733.6

4.95

6.73

974.9

KW-0512

130.18

121.21

1778

5.08

6.96

945.9

KW-0525

133.35

124.28

1822.5

5.18

7.09

956.7

KW-0537

136.53

127.94

1866.9

4.75

6.22

1267.2

KW-0550

139.7

131.11

1911.4

4.75

6.38

1175.8

KW-0562

142.88

134.19

1955.8

4.83

6.22

1400

KW-0575

146.05

137.31

2000.3

4.83

6.38

1291

KW-0587

149.23

140.31

2044.7

6.65

1238.5

KW-0600

152.4

143.36

2089.2

5.08

6.81

1209.6
