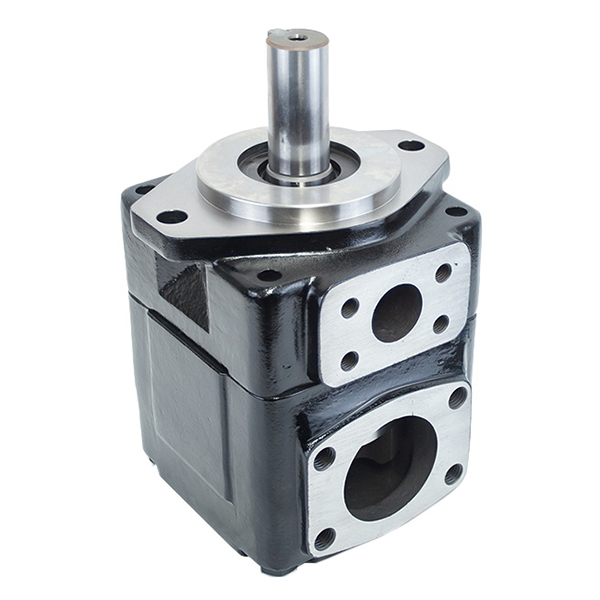

유압 프레스용 고압 핀 베인 펌프

고압 핀 베인 펌프의 설계는 펌프의 작동 압력, 작동 안정성 및 소음 제어 성능을 효과적으로 향상시켜 다양한 고압, 고효율 및 저소음 유압 시스템에서 탁월한 성능을 발휘합니다.

핀 베인 펌프 작동 원리:

1. 고압 핀 베인 펌프는 핀 연결 베인을 통해 펌프 본체 내 베인의 균일한 힘 분배를 유지합니다. 이 구조 설계는 플로팅 사이드 플레이트와 양날 베인 기술을 결합하여 고압 유동 조건에서도 펌프의 안정성, 저소음 및 긴 수명을 보장합니다.
2. 핀 연결 베인 구조: 베인은 핀을 통해 펌프 본체에 연결되어 작동 과정에서 베인에 균일한 응력이 가해지도록 하여 불균일한 마모를 방지합니다. 이 설계는 베인의 수명과 펌프 본체의 안정성을 크게 향상시킵니다.
3. 플로팅 사이드 플레이트 설계: 플로팅 사이드 플레이트는 펌프 내부 압력에 따라 자동으로 조정되어 펌프 내부 밀봉을 최적화하고 유압 오일 누출을 줄이며 펌프 효율을 향상시킵니다.
4. 양날 베인 기술: 양날 베인 설계로 유체 유동 면적을 증가시키고 유압 시스템의 압력 맥동 및 소음을 감소시켜 보다 부드러운 유압 출력을 제공하고 시스템의 효율적이고 안정적인 작동을 보장합니다.
5. 저소음 고정자 곡선: 새로운 저소음 고정자 곡선 설계로 고압 작업 조건에서도 펌프가 저소음 출력을 유지할 수 있어 작업 환경의 엄격한 소음 요구 사항을 충족합니다.

핀 베인 펌프 주요 특징:

1. 고압 작동: 고압 플런저 핀 베인 펌프는 높은 작동 압력을 가지며, 높은 유압 압력(일반적으로 250bar 이상)을 견딜 수 있어 큰 유압 출력과 고압 출력이 필요한 산업 시스템에 적합합니다.
2. 공간 절약 및 설치 비용 절감: 높은 작동 압력의 장점으로 인해 유압 액추에이터, 제어 밸브 및 배관의 크기를 줄일 수 있어 유압 시스템을 더욱 컴팩트하게 구성할 수 있습니다. 이로 인해 설치 비용이 절감되고 전체 시스템 설계 및 통합이 더욱 경제적으로 이루어집니다.
3. 저소음 작동: 양날 베인과 저소음 고정자 곡선 설계를 최적화하여 작동 중 소음을 크게 줄일 수 있으며, 작업 환경의 저소음 요구 사항에 적합하여 사용 편의성을 향상시킵니다.
4. 고효율 및 에너지 절약: 펌프는 고압 환경에서 안정적인 유량과 고효율의 유압 동력을 제공할 수 있으며, 동시에 에너지 손실을 줄여 유압 시스템의 전체 효율을 효과적으로 개선하고 운영 비용을 절감합니다.
5. 긴 수명과 높은 신뢰성: 플런저 핀 베인의 설계로 펌프 본체와 베인 사이의 마모를 줄이고, 플로팅 사이드 플레이트의 밀봉 성능과 결합되어 펌프 본체의 수명과 높은 신뢰성을 보장하며, 장시간, 고부하 연속 작동에 적합합니다.

고압 핀 베인 펌프는 고압, 저소음 및 고효율 특성으로 인해 소음 요구 사항이 높은 고압 유압 동력이 필요한 응용 분야에서 널리 사용됩니다.

주요 적용 분야는 다음과 같습니다:

1. 블로우 성형기: 블로우 성형기는 플라스틱 소재를 정확하게 블로우 성형하기 위해 기계를 구동하는 고압 유압 동력이 필요합니다. 고압 핀 베인 펌프는 효율적이고 안정적인 유압원을 제공합니다.
2. 사출 성형기: 사출 성형 공정에서 고압 유압 시스템은 사출 및 압축 공정을 신속하게 완료할 수 있는 충분한 동력을 공급해야 합니다. 고압 플런저 베인 펌프는 사출 성형기가 고압 상태에서 안정적으로 작동하여 제품 품질을 보장할 수 있도록 합니다.
3. 벤딩 머신: 고압 핀 베인 펌프는 벤딩 머신에 안정적인 유압 동력을 공급하여 금속 가공 과정에서 벤딩 머신이 정밀하게 벤딩 작업을 수행할 수 있도록 합니다.
4. 정제 프레스: 정제 프레스에서는 고압 유압 시스템을 사용하여 재료를 다양한 형태로 압축합니다. 고압 플런저 베인 펌프는 강력한 출력을 제공하여 압축 공정이 원활하게 진행되고 장비 수명이 길어지도록 합니다.
5. 기타 공작기계 및 자동화 장비: CNC 공작기계, 유압 프레스 등 고압 환경에서 정밀한 작동을 요구하는 장비들입니다. 고압 플런저 베인 펌프는 이러한 고급 장비의 요구를 충족시키기 위해 필요한 안정적이고 효율적인 유압 동력을 공급합니다.
