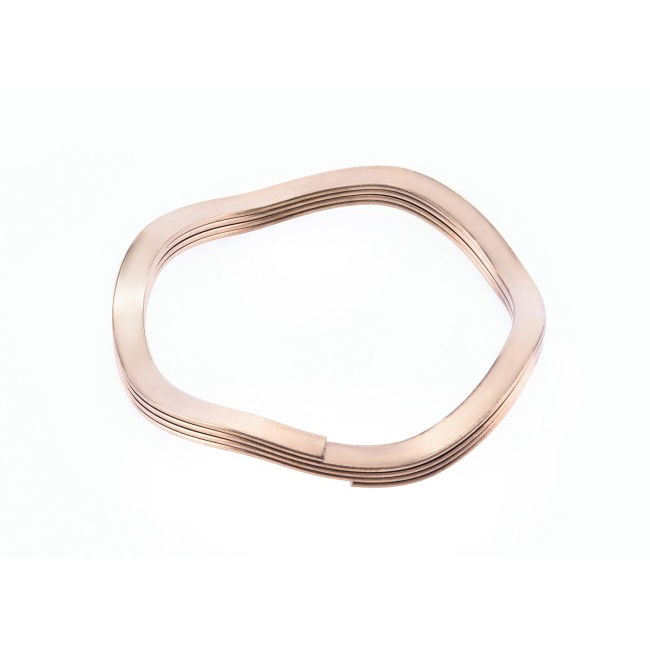

중첩형 파형 스프링

매우 우수한 안정성을 지닌 중첩형 웨이브 스프링 KLR 시리즈

중첩형 파형 스프링(다층 피크형 파형 스프링이라고도 함)은 중첩형(평행) 파형 스프링의 일종입니다.

문의하기
Description

중첩형 웨이브 스프링은 고성능 다층 스프링으로, 특히 공간이 제한된 응용 분야에서 상당한 힘과 정밀한 스프링 특성을 제공하도록 설계되었습니다. 3~5개의 활성 코일과 직접 접촉하는 다중 층 구조를 특징으로 하는 이 스프링은 코일 수에 비례하는 힘을 발생시켜 다양한 상황에서 디스크 스프링의 이상적인 대체재 역할을 합니다.

주요 특징 및 장점

  • 다층 설계:겹쳐진 피크 구조로 상부 코일의 하단면이 하부 코일의 상단면과 접촉하여 정확한 스프링 특성을 유지하면서 힘 출력을 극대화합니다.
  • 높은 힘 출력:생성되는 힘은 총 코일 수에 비례하여, 소형 공간 내에서 큰 힘 생성이 가능합니다.
  • 재료 옵션:다양한 재료 및 마감 처리로 제공되며, 일반적으로 우수한 인장 강도, 피로 저항성, 내식성 및 최대 200°C까지의 성능을 위해 스테인리스 스틸이 사용됩니다.
  • 정밀 특성:축방향 또는 반경방향으로 제한된 공간에서도 일정한 스프링 상수를 유지하며 안정적인 작동을 보장합니다.
  • 내구성:부식 및 마모에 강해 까다로운 환경에서도 긴 수명과 안정적인 외관을 보장합니다.

적용 분야

  • 과압 방지 밸브
  • 표면 씰
  • 슬라이딩 클러치
  • 베어링 프리로드:베어링 런아웃 및 진동을 제거하고, 소음을 줄이며, 부드러움과 베어링 수명을 향상시킵니다.
  • 전기 커넥터
  • 정밀한 스프링 힘과 최소 공간 활용이 필요한 기타 소형 기계 시스템

중첩형 웨이브 스프링은 소형 설치 환경에서 높은 힘, 정밀한 제어 및 신뢰성을 제공하는 최적의 솔루션입니다. 첨단 다층 설계와 견고한 소재 옵션으로 인해 산업, 자동차 및 전기 공학 분야의 핵심 응용 분야에 필수적입니다.

기술적 파라미터
품목 번호 작동 범위
보어 직경(mm)		 샤프트 통과 직경(mm)
하중(N)		 하중(N) 작업 높이(mm) 자유 높이(mm) 스프링 강도(N/mm)
KLR-0050-L2 12.7 9.02 62.3 1.47 2.62 55
KLR-0050-L3 12.7 9.02 95.68 1.68 2.84 82.4
KLR-0062-L2 15.88 11.3 89 1.5 2.92 62.5
KLR-0062-L3 15.88 11.3 133.5 1.73 3.15 93.6
KLR-0075-L2 19.05 13.28 124.6 1.83 3.58 71.2
KLR-0075-L3 19.05 13.28 186.9 2.08 3.84 106.8
KLR-0087-L2 22.23 15.88 142.4 1.88 3.38 95.2
KLR-0087-L3 22.23 15.88 213.6 2.18 3.68 142.8
KLR-0100-L2 25.4 18.82 160.2 1.88 4.83 54.3
KLR-0100-L3 25.4 18.82 240.3 2.18 5.13 81.4
KLR-0112-L2 28.58 20.5 178 2.34 4.17 96.6
KLR-0112-L3 28.58 20.5 267 2.69 4.52 145.1
KLR-0125-L2 31.75 23.39 195.8 2.39 4.19 108.9
KLR-0125-L3 31.75 23.39 293.7 2.79 4.6 163.3
KLR-0137-L2 34.93 26.24 213.6 2.39 5.16 77.4
KLR-0137-L3 34.93 26.24 320.4 2.79 5.56 115.9
KLR-0150-L2 38.1 28.85 231.4 2.44 5 90.5
KLR-0150-L3 38.1 28.85 347.1 2.9 5.46 135.6
KLR-0162-L2 41.28 31.72 249.2 2.44 6.1 68.1
KLR-0162-L3 41.28 31.72 373.8 2.9 6.55 102.2
KLR-0175-L2 44.45 35.31 267 2.44 4.04 166.4
KLR-0175-L3 44.45 35.31 400.5 2.9 4.5 249.6
KLR-0187-L2 47.63 38.28 284.8 2.44 4.6 131.3
KLR-0187-L3 47.63 38.28 427.2 2.9 5.05 196.9
KLR-0200-L2 50.8 41.3 302.6 2.97 4.11 262
KLR-0200-L3 50.8 41.3 453.9 3.58 4.72 392.9
KLR-0212-L2 53.98 44.27 320.4 2.97 4.47 213.2
KLR-0212-L3 53.98 44.27 480.6 3.58 5.08 319.7
KLR-0225-L2 57.15 47.32 338.2 2.97 4.9 175.7
KLR-0225-L3 57.15 47.32 507.3 3.58 5.51 263.6
KLR-0237-L2 60.33 49.89 356 2.97 5.18 160.1
KLR-0237-L3 60.33 49.89 534 3.58 5.79 240.3
KLR-0250-L2 63.5 51.92 373.8 2.97 5.33 158.7
KLR-0250-L3 63.5 51.92 560.7 3.58 5.94 238.2
KLR-0262-L2 66.68 54.84 391.6 2.97 5.87 134.6
KLR-0262-L3 66.68 54.84 587.4 3.58 6.48 202
KLR-0275-L2 69.85 57.94 409.4 3.53 5.21 242.2
KLR-0275-L3 69.85 57.94 614.1 4.29 5.97 363.3
KLR-0287-L2 73.03 61.01 427.2 3.53 5.59 208.6
KLR-0287-L3 73.03 61.01 640.8 4.29 6.35 312.7
KLR-0300-L2 76.2 63.98 445 3.53 5.99 180.8
KLR-0300-L3 76.2 63.98 667.5 4.29 6.76 271.3
KLR-0312-L2 79.38 66.8 462.8 3.53 6.45 157.9
KLR-0312-L3 79.38 66.8 694.2 4.29 7.21 236.6
KLR-0325-L2 82.55 67.87 480.6 3.53 6.12 185.3
KLR-0325-L3 82.55 67.87 720.9 4.29 6.88 277.9
KLR-0337-L2 85.73 70.89 498.4 3.53 6.58 163.1
KLR-0337-L3 85.73 70.89 747.6 4.29 7.34 244.5
KLR-0350-L2 88.9 73.86 516.2 3.53 7.11 144.2
KLR-0350-L3 88.9 73.86 774.3 4.29 7.87 216.3
KLR-0362-L2 92.08 76.86 534 3.53 7.7 128.1
KLR-0362-L3 92.08 76.86 801 4.29 8.46 192.2
KLR-0375-L2 95.25 79.78 551.8 3.53 8.36 114.5
KLR-0375-L3 95.25 79.78 827.7 4.29 9.12 171.7
KLR-0387-L2 98.43 82.68 569.6 3.53 9.07 102.6
KLR-0387-L3 98.43 82.68 854.4 4.29 9.83 153.8
KLR-0400-L2 101.6 86.94 587.4 3.53 5.49 301.5
KLR-0400-L3 101.6 86.94 881.1 4.29 6.25 452.2
