다중 회전 웨이브 스프링 (심 끝단 처리)

여러 회전 웨이브 스프링, 기계용 KMS용 심 엔드 포함

평평한 끝단 상부 웨이브 스프링은 양 끝에 지지 코일로 평평한 코일이 있으며, 피크 투 밸리 다층 웨이브 스프링입니다.

문의하기
Description

상하층은 파고와 골에서 접촉하며, 유효 코일 수는 총 코일 수보다 2개 적습니다. 쐐기 처리된 끝단을 가진 다중 회전 웨이브 스프링은 일반적으로 여러 개의 파고를 가지며, 축 방향 하중이 가해지면 상대적인 축 방향 변위를 발생시켜 변형 에너지를 형성합니다. 가해진 하중이 제거되면 웨이브 스프링은 변형 에너지에 의해 원래 모양으로 복귀하며, 완충 및 진동 감쇠 기능을 제공합니다. 이 스프링의 설계는 다양한 작동 조건에서 하중이 변형량에 비례하는 안정적인 탄성 비율을 제공하여 정밀한 하중 제어를 보장합니다.

특징 및 장점

  • 구조적 안정성:심 끝부분은 접촉면을 증가시켜 더 나은 안정성과 균일한 하중 분배를 제공하며, 국부적인 응력 집중을 줄입니다.
  • 진동 감쇠 효과:이 설계는 충격과 진동을 효과적으로 완화하며 고주파 및 대폭 변위 환경에 적합합니다.
  • 다중 코일 설계:다중 코일 설계는 스프링에 우수한 탄성과 변형 능력을 부여하여 더 큰 하중을 견딜 수 있습니다.
  • 응용 분야:고성능과 높은 신뢰성이 요구되는 자동차 서스펜션 시스템, 기계 장비, 전자 제품 등에 널리 사용됩니다.
  • 재료 선정:스프링의 피로 수명과 내구성을 향상시키기 위해 합금강과 같은 고강도 재료가 주로 사용됩니다.

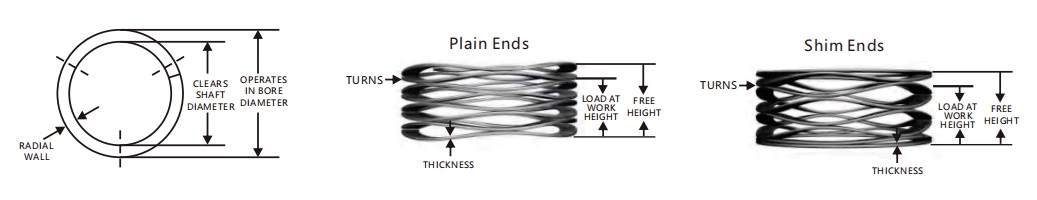

multi-turn wave spring with shim ends

심(shim) 끝단 처리된 다중 회전 웨이브 스프링

기술적 파라미터1
품목 번호 작동 범위
보어 직경(mm)		 샤프트 통과 직경(mm)
하중(N)		 하중(N) 작업 높이(mm) 자유 높이(mm) 스프링 계수(N/mm)
KMS05-L1 5 3.5 5 1.14 1.84 7.14
KMS05-L2 5 3.5 5 1.52 2.45 5.38
KMS05-L3 5 3.5 5 1.91 3.06 4.35
KMS05-L4 5 3.5 5 2.26 3.68 3.52
KMS05-L5 5 3.5 5 2.67 4.29 3.09
KMS05-L6 5 3.5 5 3.02 4.9 2.66
KMS05-L7 5 3.5 5 3.43 5.52 2.39
KMS05-L8 5 3.5 5 4.14 6.74 1.92
KMS05-L9 5 3.5 5 4.9 7.97 1.63
KMS05-M1 5 3.5 10 1.14 1.89 13.33
KMS05-M2 5 3.5 10 1.52 2.52 10
KMS05-M3 5 3.5 10 1.91 3.15 8.06
KMS05-M4 5 3.5 10 2.26 3.78 6.58
KMS05-M5 5 3.5 10 2.67 4.41 5.75
KMS05-M6 5 3.5 10 3.02 5.04 4.95
KMS05-M7 5 3.5 10 3.43 5.04 4.46
KMS05-M8 5 3.5 10 4.14 6.93 3.58
KMS05-M9 5 3.5 10 4.9 8.19 3.04
KMS06-L1 6 4 6 0.61 1.52 6.59
KMS06-L2 6 4 6 0.81 2.03 4.92
KMS06-L3 6 4 6 1.02 2.54 3.95
KMS06-L4 6 4 6 1.22 3.05 3.28
KMS06-L5 6 4 6 1.42 3.56 2.8
KMS06-L6 6 4 6 1.63 4.06 2.47
KMS06-L7 6 4 6 1.83 4.57 2.19
KMS06-L8 6 4 6 2.24 5.59 1.79
KMS06-L9 6 4 6 2.64 6.6 1.52
KMS06-M1 6 4 12 0.74 1.52 15.38
KMS06-M2 6 4 12 0.97 2.03 11.32
KMS06-M3 6 4 12 1.22 2.54 9.09
KMS06-M4 6 4 12 1.47 3.05 7.59
KMS06-M5 6 4 12 1.7 3.56 6.45
KMS06-M6 6 4 12 1.96 4.06 5.71
KMS06-M7 6 4 12 2.18 4.57 5.02
KMS06-M8 6 4 12 2.69 5.59 4.14
KMS06-M9 6 4 12 3.18 6.6 3.51
KMS08-L1 8 5 15 1.7 2.82 13.39
KMS08-L2 8 5 15 2.39 3.76 10.95
KMS08-L3 8 5 15 2.74 4.7 7.65
KMS08-L4 8 5 15 3.56 5.64 7.21
KMS08-L5 8 5 15 4.01 6.58 5.84
KMS08-L6 8 5 15 4.57 7.52 5.08
KMS08-L7 8 5 15 5.26 8.46 4.69
KMS08-L8 8 5 15 6.35 10.34 3.76
KMS08-L9 8 5 15 7.37 12.22 3.09
KMS08-M1 8 5 30 1.78 2.82 28.85
KMS08-M2 8 5 30 2.54 3.76 24.59
KMS08-M3 8 5 30 3.05 4.7 18.18
KMS08-M4 8 5 30 3.81 5.64 16.39
KMS08-M5 8 5 30 4.32 6.58 13.27
KMS08-M6 8 5 30 4.95 7.52 11.67
KMS08-M7 8 5 30 5.59 8.46 10.45
KMS08-M8 8 5 30 6.86 10.34 8.62
KMS08-M9 8 5 30 7.87 12.22 6.9
KMS10-L1 10 7 18 1.91 3.96 8.78
KMS10-L2 10 7 18 2.54 5.28 6.57
KMS10-L3 10 7 18 3.15 6.6 5.22
KMS10-L4 10 7 18 3.78 7.92 4.35
KMS10-L5 10 7 18 4.42 9.25 3.73
KMS10-L6 10 7 18 5.05 10.57 3.26
KMS10-L7 10 7 18 5.69 11.89 2.9
KMS10-L8 10 7 18 6.32 13.21 2.61
KMS10-L9 10 7 18 6.96 14.53 2.38
KMS10-M1 10 7 35 2.03 3.96 18.13
KMS10-M2 10 7 35 2.79 5.28 14.06
KMS10-M3 10 7 35 3.56 6.6 11.51
KMS10-M4 10 7 35 4.32 7.92 9.72
KMS10-M5 10 7 35 5.08 9.25 8.39
KMS10-M6 10 7 35 5.84 10.57 7.4
KMS10-M7 10 7 35 6.6 11.89 6.62
KMS10-M8 10 7 35 7.37 13.21 5.99
KMS10-M9 10 7 35 8.13 14.53 5.47
KMS12-L1 12 9 20 1.47 4.34 6.97
KMS12-L2 12 9 20 1.98 5.79 5.25
KMS12-L3 12 9 20 2.46 7.24 4.18
KMS12-L4 12 9 20 2.95 8.69 3.48
KMS12-L5 12 9 20 3.45 10.13 2.99
KMS12-L6 12 9 20 3.94 11.58 2.62
KMS12-L7 12 9 20 4.45 13.03 2.33
KMS12-L8 12 9 20 4.93 14.48 2.09
KMS12-L9 12 9 20 5.44 15.93 1.91
KMS12-M1 12 8.5 40 2.36 4.34 20.2
KMS12-M2 12 8.5 40 3.18 5.79 15.33
KMS12-M3 12 8.5 40 3.96 7.24 12.2
KMS12-M4 12 8.5 40 4.75 8.69 10.15
KMS12-M5 12 8.5 40 5.54 10.13 8.71
KMS12-M6 12 8.5 40 6.32 11.58 7.6
KMS12-M7 12 8.5 40 7.11 13.03 6.76
KMS12-M8 12 8.5 40 7.92 14.48 6.1
KMS12-M9 12 8.5 40 8.71 15.93 5.54
KMS12-H1 12 8.5 60 1.98 4.34 25.42
KMS12-H2 12 8.5 60 2.64 5.79 19.05
KMS12-H3 12 8.5 60 3.3 7.24 15.23
KMS12-H4 12 8.5 60 3.99 8.69 12.77
KMS12-H5 12 8.5 60 4.65 10.13 10.95
KMS12-H6 12 8.5 60 5.31 11.58 9.57
KMS12-H7 12 8.5 60 5.97 13.03 8.5
KMS12-H8 12 8.5 60 6.63 14.48 7.64
KMS12-H9 12 8.5 60 7.29 15.93 6.94
KMS14-L1 14 10 22 2.18 4.95 7.94
KMS14-L2 14 10 22 2.95 6.6 6.03
KMS14-L3 14 10 22 3.71 8.26 4.84
KMS14-L4 14 10 22 4.52 9.91 4.08
KMS14-L5 14 10 22 5.33 11.56 3.53
KMS14-L6 14 10 22 6.17 13.21 3.13
KMS14-L7 14 10 22 7.01 14.86 2.8
KMS14-L8 14 10 22 7.85 16.51 2.54
KMS14-L9 14 10 22 8.71 18.16 2.33
KMS14-M1 14 10 50 2.18 4.95 18.05
KMS14-M2 14 10 50 2.95 6.6 13.7
KMS14-M3 14 10 50 3.71 8.26 10.99
KMS14-M4 14 10 50 4.52 9.91 9.28
KMS14-M5 14 10 50 5.33 11.56 8.03
KMS14-M6 14 10 50 6.17 13.21 7.1
KMS14-M7 14 10 50 7.01 14.86 6.37
KMS14-M8 14 10 50 7.85 16.51 5.77
KMS14-M9 14 10 50 8.71 18.16 5.29
KMS14-H1 14 9 80 3.15 4.95 44.44
KMS14-H2 14 9 80 4.19 6.6 33.2
KMS14-H3 14 9 80 5.26 8.26 26.67
KMS14-H4 14 9 80 6.3 9.91 22.16
KMS14-H5 14 9 80 7.34 11.56 18.96
KMS14-H6 14 9 80 8.41 13.21 16.67
KMS14-H7 14 9 80 9.45 14.86 14.79
KMS14-H8 14 9 80 10.49 16.51 13.29
KMS14-H9 14 9 80 11.56 18.16 12.12
KMS15-L1 15 11 25 2.57 5.18 9.58
KMS15-L2 15 11 25 3.43 6.91 7.18
KMS15-L3 15 11 25 4.27 8.64 5.72
KMS15-L4 15 11 25 5.13 10.36 4.78
KMS15-L5 15 11 25 5.99 12.09 4.1
KMS15-L6 15 11 25 6.83 13.82 3.58
KMS15-L7 15 11 25 7.7 15.54 3.19
KMS15-L8 15 11 25 8.53 17.27 2.86
KMS15-L9 15 11 25 9.4 19 2.6
KMS15-M1 15 10 50 3.43 5.18 28.57
KMS15-M2 15 10 50 4.57 6.91 21.37
KMS15-M3 15 10 50 5.72 8.64 17.12
KMS15-M4 15 10 50 6.86 10.36 14.29
KMS15-M5 15 10 50 8 12.09 12.22
KMS15-M6 15 10 50 9.14 13.82 10.68
KMS15-M7 15 10 50 10.29 15.54 9.52
KMS15-M8 15 10 50 11.43 17.27 8.56
KMS15-M9 15 10 50 12.57 19 7.78
KMS15-H1 15 10 80 3.2 5.18 40.4
KMS15-H2 15 10 80 4.19 6.91 29.41
KMS15-H3 15 10 80 5.23 8.64 23.46
KMS15-H4 15 10 80 6.27 10.36 19.56
KMS15-H5 15 10 80 7.32 12.09 16.77
KMS15-H6 15 10 80 8.36 13.82 14.65
KMS15-H7 15 10 80 9.4 15.54 13.03
KMS15-H8 15 10 80 10.46 17.27 11.75
KMS15-H9 15 10 80 11.51 19 10.68
KMS16-L1 16 11 25 2.11 5.41 7.58
KMS16-L2 16 11 25 2.79 7.21 5.66
KMS16-L3 16 11 25 3.51 9.02 4.54
KMS16-L4 16 11 25 4.19 10.82 3.77
KMS16-L5 16 11 25 4.9 12.62 3.24
KMS16-L6 16 11 25 6.3 16.23 2.52
KMS16-L7 16 11 25 7.7 19.84 2.06
KMS16-L8 16 11 25 9.09 23.44 1.74
KMS16-M1 16 11 55 3.63 5.41 30.9
KMS16-M2 16 11 55 4.83 7.21 23.11
KMS16-M3 16 11 55 6.05 9.02 18.52
KMS16-M4 16 11 55 7.24 10.82 15.36
KMS16-M5 16 11 55 8.46 12.62 13.22
KMS16-M6 16 11 55 10.87 16.23 10.26
KMS16-M7 16 11 55 13.28 19.84 8.38
KMS16-M8 16 11 55 15.7 23.44 7.11
KMS16-H1 16 11 90 3.3 5.41 42.65
KMS16-H2 16 11 90 4.57 7.21 34.09
KMS16-H3 16 11 90 5.59 9.02 26.24
KMS16-H4 16 11 90 6.86 10.82 22.73
KMS16-H5 16 11 90 7.87 12.62 18.95
KMS16-H6 16 11 90 10.16 16.23 14.83
KMS16-H7 16 11 90 12.45 19.84 12.18
KMS16-H8 16 11 90 14.73 23.44 10.33
KMS18-L1 18 13 30 3.63 5.72 14.35
KMS18-L2 18 13 30 4.75 7.62 10.45
KMS18-L3 18 13 30 5.94 9.53 8.36
KMS18-L4 18 13 30 7.14 11.43 6.99
KMS18-L5 18 13 30 8.31 13.34 5.96
KMS18-L6 18 13 30 10.69 17.15 4.64
KMS18-L7 18 13 30 14.25 22.86 3.48
KMS18-M1 18 13 55 3.68 5.72 26.96
KMS18-M2 18 13 55 4.98 7.62 20.83
KMS18-M3 18 13 55 6.22 9.53 16.62
KMS18-M4 18 13 55 7.47 11.43 13.89
KMS18-M5 18 13 55 8.74 13.34 11.96
KMS18-M6 18 13 55 11.23 17.15 9.29
KMS18-M7 18 13 55 14.96 22.86 6.96
KMS18-H1 18 13 90 3.84 5.72 47.87
KMS18-H2 18 13 90 5.13 7.62 36.14
KMS18-H3 18 13 90 6.4 9.53 28.75
KMS18-H4 18 13 90 7.7 11.43 24.13
KMS18-H5 18 13 90 8.97 13.34 20.59
KMS18-H6 18 13 90 11.53 17.15 16.01
KMS18-H7 18 13 90 15.37 22.86 12.02
KMS20-L1 20 15 35 2.72 6.32 9.72
KMS20-L2 20 15 35 3.61 8.43 7.26
KMS20-L3 20 15 35 4.52 10.54 5.81
KMS20-L4 20 15 35 5.41 12.65 4.83
KMS20-L5 20 15 35 6.32 14.76 4.15
KMS20-L6 20 15 35 8.13 18.97 3.23
KMS20-L7 20 15 35 10.82 25.3 2.42
KMS20-M1 20 14 70 3.05 6.32 21.41
KMS20-M2 20 14 70 4.06 8.43 16.02
KMS20-M3 20 14 70 5.08 10.54 12.82
KMS20-M4 20 14 70 6.27 12.65 10.97
KMS20-M5 20 14 70 7.32 14.76 9.41
KMS20-M6 20 14 70 9.17 18.97 7.14
KMS20-M7 20 14 70 12.22 25.3 5.35
KMS20-H1 20 14 100 4.24 6.32 48.08
KMS20-H2 20 14 100 5.66 8.43 36.1
KMS20-H3 20 14 100 7.06 10.54 28.74
KMS20-H4 20 14 100 8.48 12.65 23.98
KMS20-H5 20 14 100 9.91 14.76 20.62
KMS20-H6 20 14 100 12.73 18.97 16.03
KMS20-H7 20 14 100 16.97 25.3 12
KMS25-L1 25 19 50 2.06 6.63 10.94
KMS25-L2 25 19 50 2.74 8.84 8.2
KMS25-L3 25 19 50 3.43 11.05 6.56
KMS25-L4 25 19 50 4.11 13.26 5.46
KMS25-L5 25 19 50 4.8 15.47 4.69
KMS25-L6 25 19 50 6.2 19.89 3.65
KMS25-L7 25 19 50 8.26 26.52 2.74
KMS25-M1 25 19 80 2.95 6.63 21.74
KMS25-M2 25 19 80 3.94 8.84 16.33
KMS25-M3 25 19 80 4.9 11.05 13.01
KMS25-M4 25 19 80 5.89 13.26 10.85
기술적 파라미터2



품목 번호 작동 범위
보어 직경(mm)		 샤프트 통과 직경(mm)
하중(N)		 하중(N) 작업 높이(mm) 자유 높이(mm) 스프링 강성(N/mm)
KMS25-M5 25 19 80 6.88 15.47 9.31
KMS25-M6 25 19 80 8.84 19.89 7.24
KMS25-M7 25 19 80 11.79 26.52 5.43
KMS25-H1 25 19 110 4.04 6.63 42.47
KMS25-H2 25 19 110 5.38 8.84 31.79
KMS25-H3 25 19 110 6.73 11.05 25.46
KMS25-H4 25 19 110 8.08 13.26 21.24
KMS25-H5 25 19 110 9.4 15.47 18.12
KMS25-H6 25 19 110 12.12 19.89 14.16
KMS25-H7 25 19 110 16.15 26.52 10.61
KMS28-L1 28 22 50 3.76 7.24 14.37
KMS28-L2 28 22 50 5 9.65 10.75
KMS28-L3 28 22 50 6.27 12.07 8.62
KMS28-L4 28 22 50 7.52 14.48 7.18
KMS28-L5 28 22 50 8.79 16.89 6.17
KMS28-L6 28 22 50 10.03 19.3 5.39
KMS28-L7 28 22 50 11.28 21.72 4.79
KMS28-L8 28 22 50 13.79 26.54 3.92
KMS28-L9 28 22 50 16.31 31.37 3.32
KMS28-M1 28 22 80 4.39 7.24 28.07
KMS28-M2 28 22 80 5.84 9.65 21
KMS28-M3 28 22 80 7.32 12.07 16.84
KMS28-M4 28 22 80 8.79 14.48 14.06
KMS28-M5 28 22 80 10.24 16.89 12.03
KMS28-M6 28 22 80 11.71 19.3 10.54
KMS28-M7 28 22 80 13.18 21.72 9.37
KMS28-M8 28 22 80 16.1 26.54 7.66
KMS28-M9 28 22 80 19.02 31.37 6.48
KMS28-H1 28 22 130 4.57 7.24 48.69
KMS28-H2 28 22 130 6.07 9.65 36.31
KMS28-H3 28 22 130 7.59 12.07 29.02
KMS28-H4 28 22 130 9.12 14.48 24.25
KMS28-H5 28 22 130 10.64 16.89 20.8
KMS28-H6 28 22 130 12.17 19.3 18.23
KMS28-H7 28 22 130 13.69 21.72 16.19
KMS28-H8 28 22 130 16.71 26.54 13.22
KMS28-H9 28 22 130 19.76 31.37 11.2
KMS30-L1 30 24 50 3.18 7.62 11.26
KMS30-L2 30 24 50 4.22 10.16 8.42
KMS30-L3 30 24 50 5.28 12.7 6.74
KMS30-L4 30 24 50 6.32 15.24 5.61
KMS30-L5 30 24 50 7.39 17.78 4.81
KMS30-L6 30 24 50 8.43 20.32 4.21
KMS30-L7 30 24 50 9.5 22.86 3.74
KMS30-L8 30 24 50 11.61 27.94 3.06
KMS30-L9 30 24 50 13.72 33.02 2.59
KMS30-M1 30 24 90 3.51 7.62 21.9
KMS30-M2 30 24 90 4.7 10.16 16.48
KMS30-M3 30 24 90 5.87 12.7 13.18
KMS30-M4 30 24 90 7.04 15.24 10.98
KMS30-M5 30 24 90 8.2 17.78 9.39
KMS30-M6 30 24 90 9.37 20.32 8.22
KMS30-M7 30 24 90 10.54 22.86 7.31
KMS30-M8 30 24 90 12.9 27.94 5.98
KMS30-M9 30 24 90 15.24 33.02 5.06
KMS30-H1 30 24 130 4.19 7.62 37.9
KMS30-H2 30 24 130 5.59 10.16 28.45
KMS30-H3 30 24 130 6.99 12.7 22.77
KMS30-H4 30 24 130 8.38 15.24 18.95
KMS30-H5 30 24 130 9.78 17.78 16.25
KMS30-H6 30 24 130 11.18 20.32 14.22
KMS30-H7 30 24 130 12.57 22.86 12.63
KMS30-H8 30 24 130 15.37 27.94 10.34
KMS30-H9 30 24 130 18.16 33.02 8.75
KMS35-L1 35 27 70 3.94 8.38 15.77
KMS35-L2 35 27 70 5.23 11.18 11.76
KMS35-L3 35 27 70 6.55 13.97 9.43
KMS35-L4 35 27 70 7.87 16.76 7.87
KMS35-L5 35 27 70 9.17 19.56 6.74
KMS35-L6 35 27 70 10.49 22.35 5.9
KMS35-L7 35 27 70 11.81 25.15 5.25
KMS35-L8 35 27 70 14.43 30.73 4.29
KMS35-L9 35 27 70 17.04 36.32 3.63
KMS35-M1 35 27 110 4.14 8.38 25.94
KMS35-M2 35 27 110 5.51 11.18 19.4
KMS35-M3 35 27 110 6.88 13.97 15.51
KMS35-M4 35 27 110 8.26 16.76 12.94
KMS35-M5 35 27 110 9.63 19.56 11.08
KMS35-M6 35 27 110 11.02 22.35 9.71
KMS35-M7 35 27 110 12.4 25.15 8.63
KMS35-M8 35 27 110 15.14 30.73 7.06
KMS35-M9 35 27 110 17.91 36.32 5.98
KMS35-H1 35 27 160 4.04 8.38 36.87
KMS35-H2 35 27 160 5.38 11.18 27.59
KMS35-H3 35 27 160 6.73 13.97 22.1
KMS35-H4 35 27 160 8.08 16.76 18.43
KMS35-H5 35 27 160 9.42 19.56 15.78
KMS35-H6 35 27 160 10.77 22.35 13.82
KMS35-H7 35 27 160 12.12 25.15 12.28
KMS35-H8 35 27 160 14.81 30.73 10.05
KMS35-H9 35 27 160 17.5 36.32 8.5
KMS40-L1 40 30 100 2.9 9.14 16.03
KMS40-L2 40 30 100 3.86 12.19 12
KMS40-L3 40 30 100 4.8 15.24 9.58
KMS40-L4 40 30 100 5.77 18.29 7.99
KMS40-L5 40 30 100 6.73 21.34 6.84
KMS40-L6 40 30 100 7.7 24.38 6
KMS40-L7 40 30 100 8.66 27.43 5.33
KMS40-L8 40 30 100 10.59 33.53 4.36
KMS40-L9 40 30 100 12.52 39.62 3.69
KMS40-M1 40 30 150 5.44 9.14 40.54
KMS40-M2 40 30 150 7.24 12.19 30.3
KMS40-M3 40 30 150 9.04 15.24 24.19
KMS40-M4 40 30 150 10.85 18.29 20.16
KMS40-M5 40 30 150 12.65 21.34 17.26
KMS40-M6 40 30 150 14.48 24.38 15.15
KMS40-M7 40 30 150 16.28 27.43 13.45
KMS40-M8 40 30 150 19.89 33.53 11
KMS40-M9 40 30 150 23.5 39.62 9.31
KMS40-H1 40 30 300 5.66 9.14 86.21
KMS40-H2 40 30 300 7.54 12.19 64.52
KMS40-H3 40 30 300 9.42 15.24 51.55
KMS40-H4 40 30 300 11.33 18.29 43.1
KMS40-H5 40 30 300 13.21 21.34 36.9
KMS40-H6 40 30 300 15.09 24.38 32.29
KMS40-H7 40 30 300 16.97 27.43 28.68
KMS40-H8 40 30 300 20.75 33.53 23.47
KMS40-H9 40 30 300 24.54 39.62 19.89
KMS45-L1 45 35 110 3.38 9.91 16.85
KMS45-L2 45 35 110 4.52 13.21 12.66
KMS45-L3 45 35 110 5.64 16.51 10.12
KMS45-L4 45 35 110 6.76 19.81 8.43
KMS45-L5 45 35 110 7.9 23.11 7.23
KMS45-L6 45 35 110 9.02 26.42 6.32
KMS45-L7 45 35 110 10.16 29.72 5.62
KMS45-L8 45 35 110 12.4 36.32 4.6
KMS45-L9 45 35 110 14.66 42.93 3.89
KMS45-M1 45 35 225 5.33 9.91 49.13
KMS45-M2 45 35 225 6.99 13.21 36.17
KMS45-M3 45 35 225 9.14 16.51 30.53
KMS45-M4 45 35 225 10.8 19.81 24.97
KMS45-M5 45 35 225 12.7 23.11 21.61
KMS45-M6 45 35 225 14.48 26.42 18.84
KMS45-M7 45 35 225 16.26 29.72 16.72
KMS45-M8 45 35 225 19.81 36.32 13.63
KMS45-M9 45 35 225 23.37 42.93 11.5
KMS45-H1 45 35 400 6.43 9.91 114.94
KMS45-H2 45 35 400 8.38 13.21 82.82
KMS45-H3 45 35 400 11.2 16.51 75.33
KMS45-H4 45 35 400 12.95 19.81 58.31
KMS45-H5 45 35 400 15.37 23.11 51.68
KMS45-H6 45 35 400 17.27 26.42 43.72
KMS45-H7 45 35 400 19.68 29.72 39.88
KMS45-H8 45 35 400 24.26 36.32 33.17
KMS45-H9 45 35 400 28.45 42.93 27.62
KMS50-L1 50 40 110 4.83 10.29 20.15
KMS50-L2 50 40 110 6.1 13.72 14.44
KMS50-L3 50 40 110 7.87 17.15 11.85
KMS50-L4 50 40 110 9.4 20.57 9.85
KMS50-L5 50 40 110 11.3 24 8.66
KMS50-L6 50 40 110 12.7 27.43 7.47
KMS50-L7 50 40 110 14.99 30.86 6.93
KMS50-L8 50 40 110 18.16 37.72 5.62
KMS50-L9 50 40 110 21.34 44.58 4.73
KMS50-L10 50 40 110 24.64 51.44 4.1
KMS50-M1 50 40 225 4.62 10.29 39.68
KMS50-M2 50 40 225 6.35 13.72 30.53
KMS50-M3 50 40 225 7.49 17.15 23.29
KMS50-M4 50 40 225 8.89 20.57 19.26
KMS50-M5 50 40 225 10.54 24 16.72
KMS50-M6 50 40 225 11.89 27.43 14.48
KMS50-M7 50 40 225 13.59 30.86 13.03
KMS50-M8 50 40 225 16.71 37.72 10.71
KMS50-M9 50 40 225 19.61 44.58 9.01
KMS50-M10 50 40 225 22.48 51.44 7.77
KMS50-H1 50 40 400 5.92 10.29 91.53
KMS50-H2 50 40 400 7.8 13.72 67.57
KMS50-H3 50 40 400 10.16 17.15 57.22
KMS50-H4 50 40 400 11.79 20.57 45.56
KMS50-H5 50 40 400 14.15 24 40.61
KMS50-H6 50 40 400 15.62 27.43 33.87
KMS50-H7 50 40 400 17.91 30.86 30.89
KMS50-H8 50 40 400 21.54 37.72 24.72
KMS50-H9 50 40 400 25.65 44.58 21.13
KMS50-H10 50 40 400 29.21 51.44 17.99
KMS55-L1 55 45 125 5.59 11.05 22.89
KMS55-L2 55 45 125 7.72 14.73 17.83
KMS55-L3 55 45 125 9.68 18.41 14.3
KMS55-L4 55 45 125 11.48 22.1 11.77
KMS55-L5 55 45 125 13.92 25.78 10.54
KMS55-L6 55 45 125 15.52 29.46 8.97
KMS55-L7 55 45 125 18.41 33.15 8.49
KMS55-L8 55 45 125 21.67 40.51 6.63
KMS55-L9 55 45 125 25.65 47.88 5.62
KMS55-L10 55 45 125 29.77 55.25 4.91
KMS55-M1 55 45 250 3.1 11.05 31.45
KMS55-M2 55 45 250 4.11 14.73 23.54
KMS55-M3 55 45 250 5.16 18.41 18.85
KMS55-M4 55 45 250 6.2 22.1 15.72
KMS55-M5 55 45 250 7.21 25.78 13.46
KMS55-M6 55 45 250 8.26 29.46 11.79
KMS55-M7 55 45 250 9.27 33.15 10.47
KMS55-M8 55 45 250 11.33 40.51 8.57
KMS55-M9 55 45 250 13.41 47.88 7.25
KMS55-M10 55 45 250 15.47 55.25 6.28
KMS55-H1 55 45 400 5.31 11.05 69.69
KMS55-H2 55 45 400 7.24 14.73 53.4
KMS55-H3 55 45 400 9.09 18.41 42.87
KMS55-H4 55 45 400 10.64 22.1 34.9
KMS55-H5 55 45 400 12.24 25.78 29.54
KMS55-H6 55 45 400 14.1 29.46 26.04
KMS55-H7 55 45 400 15.82 33.15 23.08
KMS55-H8 55 45 400 19.3 40.51 18.86
KMS55-H9 55 45 400 23.11 47.88 16.15
KMS55-H10 55 45 400 26.54 55.25 13.93
KMS60-L1 60 50 135 5.59 11.43 23.12
KMS60-L2 60 50 135 7.47 15.24 17.37
KMS60-L3 60 50 135 9.32 19.05 13.87
KMS60-L4 60 50 135 11.2 22.86 11.58
KMS60-L5 60 50 135 13.06 26.67 9.92
KMS60-L6 60 50 135 14.94 30.48 8.69
KMS60-L7 60 50 135 16.79 34.29 7.71
KMS60-L8 60 50 135 20.52 41.91 6.31
KMS60-L9 60 50 135 24.26 49.53 5.34
KMS60-L10 60 50 135 27.99 57.15 4.63
KMS60-M1 60 50 275 6.65 11.43 57.53
KMS60-M2 60 50 275 8.86 15.24 43.1
KMS60-M3 60 50 275 11.07 19.05 34.46
KMS60-M4 60 50 275 13.28 22.86 28.71
KMS60-M5 60 50 275 15.49 26.67 24.6
KMS60-M6 60 50 275 17.7 30.48 21.52
KMS60-M7 60 50 275 19.94 34.29 19.16
KMS60-M8 60 50 275 24.36 41.91 15.67
KMS60-M9 60 50 275 28.78 49.53 13.25
KMS60-M10 60 50 275 33.22 57.15 11.49
KMS60-H1 60 50 450 7.75 11.43 122.28
KMS60-H2 60 50 450 10.31 15.24 91.28
KMS60-H3 60 50 450 12.9 19.05 73.17
KMS60-H4 60 50 450 15.47 22.86 60.89
KMS60-H5 60 50 450 18.06 26.67 52.26
KMS60-H6 60 50 450 20.62 30.48 45.64
KMS60-H7 60 50 450 23.22 34.29 40.65
KMS60-H8 60 50 450 28.37 41.91 33.23
KMS60-H9 60 50 450 33.53 49.53 28.13
KMS60-H10 60 50 450 38.68 57.15 24.36
