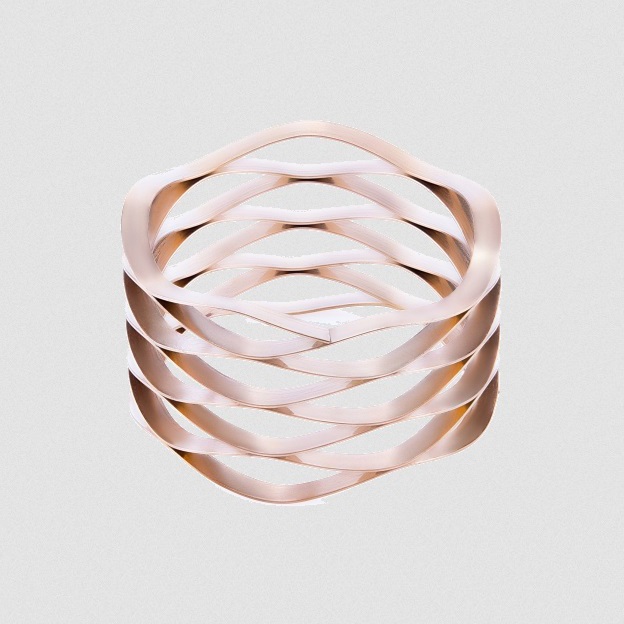

시밍이 없는 다회전 웨이브 스프링 K 시리즈
각 층의 파수는 2.5, 3.5, 4.5 등으로, 상하층은 정점과 골에서 접촉합니다.
Description
시밍이 없는 다중 회전 웨이브 스프링은 컴팩트한 설치와 무게에 민감한 환경을 위해 설계된 고급 스프링 부품입니다. 양쪽 끝에 지지 코일이 없는 정점-골 구조의 다층 웨이브 구조를 특징으로 하며, 제한된 공간에서 탄성과 지지력을 극대화합니다. 상하층이 정점과 골에서 직접 접촉하므로 유효 코일 수가 총 코일 수와 동일하여 더 컴팩트하고 효율적인 스프링을 구현합니다.

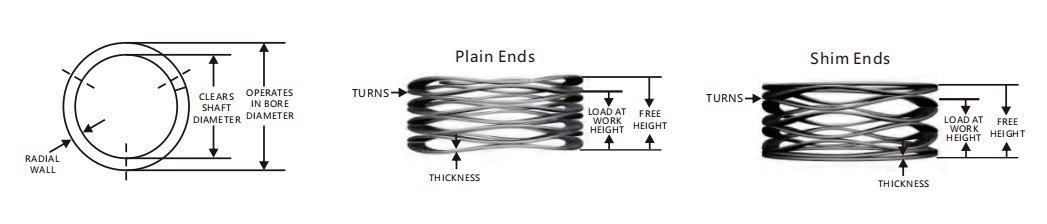

심 엔드 없는 다중 회전 웨이브 스프링
주요 특징 및 장점
- 심리스 설계:끝단에 지지 코일이 없어 더 컴팩트하고 가벼운 스프링을 구현하며 구조적 복잡성을 줄입니다.
- 다중 코일 구조:다중 웨이브 레이어가 향상된 탄성과 변형을 제공하여 다양한 작동 조건에 적응합니다.
- 최대 코일 효율성:상하층이 파형의 봉우리와 골에서 접촉하여 스프링 코일을 완전히 활용함으로써 지지력과 탄성력을 극대화합니다.
- 재료 선택:고강도 강철 또는 합금 소재로 제작되어 고하중 및 주기적 응력 하에서도 신뢰성과 내구성을 보장합니다.
- 진동 및 충격 완화:주기적 하중 및 진동 감쇠에 탁월한 성능을 발휘하여 동적 기계 환경에 이상적입니다.
적용 분야
- 소형 경량 스프링이 필요한 항공우주 시스템
- 설치 공간이 제한된 정밀 기계
- 유압 씰 및 고급 전기 모터
- 충격 및 진동 흡수를 위한 자동차 및 일반 기계 장비
심 엔드가 없는 다중 회전 웨이브 스프링은 항공우주, 정밀 공학 및 기타 까다로운 산업 분야의 중량 제한이 있는 컴팩트한 공간에 최적의 솔루션입니다. 혁신적인 설계와 고성능 소재는 신뢰할 수 있고 오래 지속되는 탄성과 지지력을 보장합니다.
기술적 파라미터1
| 품목 번호 | 작동 범위 보어 직경(mm) | 샤프트 통과 직경(mm) 하중(N) | 하중(N) | 작업 높이(mm) | 자유 높이(mm) | 스프링 계수(N/mm) |
|---|---|---|---|---|---|---|
| K018-L3 | 4.78 | 3.18 | 4.45 | 1.45 | 3.18 | 2.57 |
| K018-L4 | 4.78 | 3.18 | 4.45 | 1.73 | 3.81 | 2.14 |
| K018-L5 | 4.78 | 3.18 | 4.45 | 2.01 | 4.45 | 1.82 |
| K018-L6 | 4.78 | 3.18 | 4.45 | 2.29 | 5.08 | 1.59 |
| K018-L7 | 4.78 | 3.18 | 4.45 | 2.57 | 5.74 | 1.4 |
| K018-L8 | 4.78 | 3.18 | 4.45 | 3.12 | 7.01 | 1.14 |
| K018-L9 | 4.78 | 3.18 | 4.45 | 3.68 | 8.28 | 0.96 |
| K018-M1 | 4.78 | 3.18 | 9.78 | 1.19 | 2.26 | 15 |
| K018-M2 | 4.78 | 3.18 | 9.78 | 1.6 | 3.02 | 6.88 |
| K018-M3 | 4.78 | 3.18 | 9.78 | 2.01 | 3.78 | 5.5 |
| K018-M4 | 4.78 | 3.18 | 9.78 | 2.41 | 4.55 | 4.59 |
| K018-M5 | 4.78 | 3.18 | 9.78 | 2.82 | 5.31 | 3.92 |
| K018-M6 | 4.78 | 3.18 | 9.78 | 3.23 | 6.07 | 3.43 |
| K018-M7 | 4.78 | 3.18 | 9.78 | 3.63 | 6.81 | 3.08 |
| K018-M8 | 4.78 | 3.18 | 9.78 | 4.42 | 8.33 | 2.5 |
| K018-M9 | 4.78 | 3.18 | 9.78 | 5.16 | 9.86 | 2.5 |
| K021-L1 | 5.56 | 3.56 | 6.67 | 1.02 | 2.01 | 6.74 |
| K021-L2 | 5.56 | 3.56 | 6.67 | 1.35 | 2.67 | 5.04 |
| K021-L3 | 5.56 | 3.56 | 6.67 | 1.68 | 3.33 | 4.04 |
| K021-L4 | 5.56 | 3.56 | 6.67 | 2.03 | 3.99 | 3.41 |
| K021-L5 | 5.56 | 3.56 | 6.67 | 2.34 | 4.65 | 2.89 |
| K021-L6 | 5.56 | 3.56 | 6.67 | 2.69 | 5.31 | 2.56 |
| K021-L7 | 5.56 | 3.56 | 6.67 | 3.05 | 5.99 | 2.26 |
| K021-L8 | 5.56 | 3.56 | 6.67 | 3.71 | 7.32 | 1.86 |
| K021-L9 | 5.56 | 3.56 | 6.67 | 4.34 | 8.64 | 1.56 |
| K021-M1 | 5.56 | 3.56 | 20 | 1.3 | 2.03 | 27.16 |
| K021-M2 | 5.56 | 3.56 | 20 | 1.73 | 2.72 | 20.2 |
| K021-M3 | 5.56 | 3.56 | 20 | 2.16 | 3.38 | 16.42 |
| K021-M4 | 5.56 | 3.56 | 20 | 2.57 | 4.06 | 13.35 |
| K021-M5 | 5.56 | 3.56 | 20 | 3 | 4.75 | 11.41 |
| K021-M6 | 5.56 | 3.56 | 20 | 3.43 | 5.44 | 9.98 |
| K021-M7 | 5.56 | 3.56 | 20 | 3.86 | 6.1 | 8.94 |
| K021-M8 | 5.56 | 3.56 | 20 | 4.75 | 7.47 | 7.37 |
| K021-M9 | 5.56 | 3.56 | 20 | 5.51 | 8.81 | 6.06 |
| K025-L1 | 6.35 | 3.81 | 8.89 | 0.84 | 1.91 | 8.4 |
| K025-L2 | 6.35 | 3.81 | 8.89 | 1.27 | 2.54 | 7 |
| K025-L3 | 6.35 | 3.81 | 8.89 | 1.52 | 3.18 | 5.425 |
| K025-L4 | 6.35 | 3.81 | 8.89 | 1.91 | 3.81 | 4.725 |
| K025-L5 | 6.35 | 3.81 | 8.89 | 2.16 | 4.45 | 3.85 |
| K025-L6 | 6.35 | 3.81 | 8.89 | 2.41 | 5.08 | 3.325 |
| K025-L7 | 6.35 | 3.81 | 8.89 | 3.05 | 5.72 | 3.325 |
| K025-L8 | 6.35 | 3.81 | 8.89 | 3.56 | 6.99 | 2.625 |
| K025-L9 | 6.35 | 3.81 | 8.89 | 4.32 | 8.26 | 2.275 |
| K025-M1 | 6.35 | 3.81 | 22.23 | 0.94 | 1.91 | 23.1 |
| K025-M2 | 6.35 | 3.81 | 22.23 | 1.22 | 2.54 | 16.8 |
| K025-M3 | 6.35 | 3.81 | 22.23 | 1.65 | 3.18 | 14.525 |
| K025-M4 | 6.35 | 3.81 | 22.23 | 1.91 | 3.81 | 11.725 |
| K025-M5 | 6.35 | 3.81 | 22.23 | 2.29 | 4.45 | 10.325 |
| K025-M6 | 6.35 | 3.81 | 22.23 | 2.54 | 5.08 | 8.75 |
| K025-M7 | 6.35 | 3.81 | 22.23 | 3.05 | 5.72 | 8.4 |
| K025-M8 | 6.35 | 3.81 | 22.23 | 3.76 | 6.99 | 6.825 |
| K025-M9 | 6.35 | 3.81 | 22.23 | 4.45 | 8.26 | 5.775 |
| K031-L1 | 7.92 | 5.08 | 13.34 | 1.78 | 2.9 | 11.9 |
| K031-L2 | 7.92 | 5.08 | 13.34 | 2.44 | 3.86 | 9.45 |
| K031-L3 | 7.92 | 5.08 | 13.34 | 3 | 4.83 | 7.35 |
| K031-L4 | 7.92 | 5.08 | 13.34 | 3.68 | 5.79 | 6.3 |
| K031-L5 | 7.92 | 5.08 | 13.34 | 4.19 | 6.76 | 5.25 |
| K031-L6 | 7.92 | 5.08 | 13.34 | 4.95 | 7.72 | 4.9 |
| K031-L7 | 7.92 | 5.08 | 13.34 | 5.46 | 8.69 | 4.2 |
| K031-L8 | 7.92 | 5.08 | 13.34 | 6.65 | 10.62 | 3.325 |
| K031-L9 | 7.92 | 5.08 | 13.34 | 7.85 | 12.55 | 2.8 |
| K031-M1 | 7.92 | 5.08 | 26.67 | 1.83 | 2.9 | 25.025 |
| K031-M2 | 7.92 | 5.08 | 26.67 | 2.44 | 3.86 | 18.725 |
| K031-M3 | 7.92 | 5.08 | 26.67 | 3.12 | 4.83 | 15.75 |
| K031-M4 | 7.92 | 5.08 | 26.67 | 3.66 | 5.79 | 12.425 |
| K031-M5 | 7.92 | 5.08 | 26.67 | 4.47 | 6.76 | 11.725 |
| K031-M6 | 7.92 | 5.08 | 26.67 | 5 | 7.72 | 9.8 |
| K031-M7 | 7.92 | 5.08 | 26.67 | 5.77 | 8.69 | 9.1 |
| K031-M8 | 7.92 | 5.08 | 26.67 | 7.06 | 10.62 | 7.525 |
| K031-M9 | 7.92 | 5.08 | 26.67 | 8.53 | 12.55 | 6.65 |
| K037-L1 | 9.53 | 6.35 | 17.78 | 1.57 | 3.81 | 7.875 |
| K037-L2 | 9.53 | 6.35 | 17.78 | 2.49 | 5.08 | 6.825 |
| K037-L3 | 9.53 | 6.35 | 17.78 | 2.74 | 6.35 | 4.9 |
| K037-L4 | 9.53 | 6.35 | 17.78 | 3.43 | 7.62 | 4.2 |
| K037-L5 | 9.53 | 6.35 | 17.78 | 3.81 | 8.89 | 3.5 |
| K037-L6 | 9.53 | 6.35 | 17.78 | 4.67 | 10.16 | 3.325 |
| K037-L7 | 9.53 | 6.35 | 17.78 | 4.95 | 11.43 | 2.8 |
| K037-L8 | 9.53 | 6.35 | 17.78 | 5.79 | 12.7 | 2.625 |
| K037-L9 | 9.53 | 6.35 | 17.78 | 6.1 | 13.97 | 2.275 |
| K037-M1 | 9.53 | 6.35 | 31.12 | 2.06 | 3.81 | 17.675 |
| K037-M2 | 9.53 | 6.35 | 31.12 | 3.02 | 5.08 | 15.05 |
| K037-M3 | 9.53 | 6.35 | 31.12 | 3.68 | 6.35 | 11.725 |
| K037-M4 | 9.53 | 6.35 | 31.12 | 4.57 | 7.62 | 10.15 |
| K037-M5 | 9.53 | 6.35 | 31.12 | 5.13 | 8.89 | 8.225 |
| K037-M6 | 9.53 | 6.35 | 31.12 | 6.1 | 10.16 | 7.7 |
| K037-M7 | 9.53 | 6.35 | 31.12 | 6.65 | 11.43 | 6.475 |
| K037-M8 | 9.53 | 6.35 | 31.12 | 7.57 | 12.7 | 6.125 |
| K037-M9 | 9.53 | 6.35 | 31.12 | 8.31 | 13.97 | 5.425 |
| K043-L1 | 11.1 | 7.14 | 17.78 | 1.6 | 4.19 | 6.825 |
| K043-L2 | 11.1 | 7.14 | 17.78 | 2.36 | 5.59 | 5.425 |
| K043-L3 | 11.1 | 7.14 | 17.78 | 2.77 | 6.99 | 4.2 |
| K043-L4 | 11.1 | 7.14 | 17.78 | 3.63 | 8.38 | 3.675 |
| K043-L5 | 11.1 | 7.14 | 17.78 | 4.06 | 9.78 | 3.15 |
| K043-L6 | 11.1 | 7.14 | 17.78 | 4.95 | 11.18 | 2.8 |
| K043-L7 | 11.1 | 7.14 | 17.78 | 5.33 | 12.57 | 2.45 |
| K043-L8 | 11.1 | 7.14 | 17.78 | 6.1 | 13.97 | 2.275 |
| K043-L9 | 11.1 | 7.14 | 17.78 | 6.6 | 15.37 | 2.1 |
| K043-M1 | 11.1 | 7.14 | 35.56 | 2.08 | 4.19 | 16.8 |
| K043-M2 | 11.1 | 7.14 | 35.56 | 2.92 | 5.59 | 13.3 |
| K043-M3 | 11.1 | 7.14 | 35.56 | 3.61 | 6.99 | 10.5 |
| K043-M4 | 11.1 | 7.14 | 35.56 | 4.55 | 8.38 | 9.275 |
| K043-M5 | 11.1 | 7.14 | 35.56 | 5.03 | 9.78 | 7.525 |
| K043-M6 | 11.1 | 7.14 | 35.56 | 5.87 | 11.18 | 6.65 |
| K043-M7 | 11.1 | 7.14 | 35.56 | 6.48 | 12.57 | 5.775 |
| K043-M8 | 11.1 | 7.14 | 35.56 | 7.37 | 13.97 | 5.425 |
| K043-M9 | 11.1 | 7.14 | 35.56 | 8.1 | 15.37 | 4.9 |
| K050-L1 | 12.7 | 7.92 | 22.23 | 1.57 | 4.57 | 7.35 |
| K050-L2 | 12.7 | 7.92 | 22.23 | 2.29 | 6.1 | 5.775 |
| K050-L3 | 12.7 | 7.92 | 22.23 | 2.72 | 7.62 | 4.55 |
| K050-L4 | 12.7 | 7.92 | 22.23 | 3.45 | 9.14 | 3.85 |
| K050-L5 | 12.7 | 7.92 | 22.23 | 3.81 | 10.67 | 3.325 |
| K050-L6 | 12.7 | 7.92 | 22.23 | 4.57 | 12.19 | 2.975 |
| K050-L7 | 12.7 | 7.92 | 22.23 | 4.95 | 13.72 | 2.45 |
| K050-L8 | 12.7 | 7.92 | 22.23 | 5.59 | 15.24 | 2.275 |
| K050-L9 | 12.7 | 7.92 | 22.23 | 6.1 | 16.76 | 2.1 |
| K050-M1 | 12.7 | 7.92 | 44.45 | 1.65 | 4.57 | 15.225 |
| K050-M2 | 12.7 | 7.92 | 44.45 | 2.34 | 6.1 | 11.9 |
| K050-M3 | 12.7 | 7.92 | 44.45 | 2.9 | 7.62 | 9.45 |
| K050-M4 | 12.7 | 7.92 | 44.45 | 3.73 | 9.14 | 8.225 |
| K050-M5 | 12.7 | 7.92 | 44.45 | 4.11 | 10.67 | 6.825 |
| K050-M6 | 12.7 | 7.92 | 44.45 | 4.98 | 12.19 | 6.125 |
| K050-M7 | 12.7 | 7.92 | 44.45 | 5.26 | 13.72 | 5.25 |
| K050-M8 | 12.7 | 7.92 | 44.45 | 6.25 | 15.24 | 4.9 |
| K050-M9 | 12.7 | 7.92 | 44.45 | 6.71 | 16.76 | 4.375 |
| K050-H1 | 12.7 | 7.92 | 66.68 | 1.91 | 4.57 | 25.025 |
| K050-H2 | 12.7 | 7.92 | 66.68 | 2.79 | 6.1 | 20.125 |
| K050-H3 | 12.7 | 7.92 | 66.68 | 3.45 | 7.62 | 15.925 |
| K050-H4 | 12.7 | 7.92 | 66.68 | 4.24 | 9.14 | 13.65 |
| K050-H5 | 12.7 | 7.92 | 66.68 | 4.62 | 10.67 | 11.025 |
| K050-H6 | 12.7 | 7.92 | 66.68 | 5.49 | 12.19 | 9.975 |
| K050-H7 | 12.7 | 7.92 | 66.68 | 6.1 | 13.72 | 8.75 |
| K050-H8 | 12.7 | 7.92 | 66.68 | 7.11 | 15.24 | 8.225 |
| K050-H9 | 12.7 | 7.92 | 66.68 | 7.92 | 16.76 | 7.525 |
| K056-L1 | 14.27 | 9.53 | 22.23 | 2.03 | 4.95 | 7.525 |
| K056-L2 | 14.27 | 9.53 | 22.23 | 3.18 | 6.6 | 6.475 |
| K056-L3 | 14.27 | 9.53 | 22.23 | 3.43 | 8.26 | 4.55 |
| K056-L4 | 14.27 | 9.53 | 22.23 | 4.57 | 9.91 | 4.2 |
| K056-L5 | 14.27 | 9.53 | 22.23 | 4.83 | 11.56 | 3.325 |
| K056-L6 | 14.27 | 9.53 | 22.23 | 5.84 | 13.21 | 2.975 |
| K056-L7 | 14.27 | 9.53 | 22.23 | 6.6 | 14.86 | 2.625 |
| K056-L8 | 14.27 | 9.53 | 22.23 | 7.24 | 16.51 | 2.45 |
| K056-L9 | 14.27 | 9.53 | 22.23 | 8 | 18.16 | 2.275 |
| K056-M1 | 14.27 | 9.53 | 48.9 | 2.18 | 4.95 | 17.675 |
| K056-M2 | 14.27 | 9.53 | 48.9 | 3.12 | 6.6 | 14 |
| K056-M3 | 14.27 | 9.53 | 48.9 | 3.68 | 8.26 | 10.675 |
| K056-M4 | 14.27 | 9.53 | 48.9 | 4.75 | 9.91 | 9.45 |
| K056-M5 | 14.27 | 9.53 | 48.9 | 5.31 | 11.56 | 7.875 |
| K056-M6 | 14.27 | 9.53 | 48.9 | 6.43 | 13.21 | 7.175 |
| K056-M7 | 14.27 | 9.53 | 48.9 | 6.93 | 14.86 | 6.125 |
| K056-M8 | 14.27 | 9.53 | 48.9 | 8.08 | 16.51 | 5.775 |
| K056-M9 | 14.27 | 9.53 | 48.9 | 8.71 | 18.16 | 5.25 |
| K056-H1 | 14.27 | 9.53 | 80.02 | 2.36 | 4.95 | 30.8 |
| K056-H2 | 14.27 | 9.53 | 80.02 | 3.45 | 6.6 | 25.375 |
| K056-H3 | 14.27 | 9.53 | 80.02 | 4.19 | 8.26 | 19.775 |
| K056-H4 | 14.27 | 9.53 | 80.02 | 5.38 | 9.91 | 17.675 |
| K056-H5 | 14.27 | 9.53 | 80.02 | 6.22 | 11.56 | 15.05 |
| K056-H6 | 14.27 | 9.53 | 80.02 | 7.16 | 13.21 | 13.3 |
| K056-H7 | 14.27 | 9.53 | 80.02 | 8.2 | 14.86 | 12.075 |
| K056-H8 | 14.27 | 9.53 | 80.02 | 9.14 | 16.51 | 10.85 |
| K056-H9 | 14.27 | 9.53 | 80.02 | 10.36 | 18.16 | 10.325 |
| K062-L1 | 15.88 | 11.43 | 24.15 | 1.7 | 4.57 | 8.4 |
| K062-L2 | 15.88 | 11.43 | 25 | 2 | 6.1 | 6.125 |
| K062-L3 | 15.88 | 11.43 | 26.67 | 2.16 | 7.62 | 4.9 |
| K062-L4 | 15.88 | 11.43 | 26.67 | 2.69 | 9.14 | 4.2 |
| K062-L5 | 15.88 | 11.43 | 26.67 | 3.25 | 10.67 | 3.675 |
| K062-L6 | 15.88 | 11.43 | 26.67 | 4.19 | 13.72 | 2.8 |
| K062-L7 | 15.88 | 11.43 | 26.67 | 5.13 | 16.76 | 2.275 |
| K062-L8 | 15.88 | 11.43 | 26.67 | 6.05 | 19.81 | 1.925 |
| K062-M1 | 15.88 | 11.43 | 53.34 | 2.64 | 4.57 | 27.65 |
| K062-M2 | 15.88 | 11.43 | 53.34 | 3.3 | 6.1 | 19.075 |
| K062-M3 | 15.88 | 11.43 | 53.34 | 4.45 | 7.62 | 16.8 |
| K062-M4 | 15.88 | 11.43 | 53.34 | 5.23 | 9.14 | 13.65 |
| K062-M5 | 15.88 | 11.43 | 53.34 | 6.25 | 10.67 | 12.075 |
| K062-M6 | 15.88 | 11.43 | 53.34 | 8.05 | 13.72 | 9.45 |
| K062-M7 | 15.88 | 11.43 | 53.34 | 9.8 | 16.76 | 7.7 |
| K062-M8 | 15.88 | 11.43 | 53.34 | 11.53 | 19.81 | 6.475 |
| K062-H1 | 15.88 | 11.43 | 88.91 | 2.59 | 4.57 | 44.8 |
| K062-H2 | 15.88 | 11.43 | 88.91 | 3.43 | 6.1 | 33.25 |
| K062-H3 | 15.88 | 11.43 | 88.91 | 4.45 | 7.62 | 28 |
| K062-H4 | 15.88 | 11.43 | 88.91 | 5.21 | 9.14 | 22.575 |
| K062-H5 | 15.88 | 11.43 | 88.91 | 6.22 | 10.67 | 19.95 |
| K062-H6 | 15.88 | 11.43 | 88.91 | 8 | 13.72 | 15.575 |
| K062-H7 | 15.88 | 11.43 | 88.91 | 9.91 | 16.76 | 12.95 |
| K062-H8 | 15.88 | 11.43 | 88.91 | 11.81 | 19.81 | 11.025 |
| K075-L1 | 19.05 | 13.97 | 31.12 | 3.61 | 6.35 | 11.375 |
| K075-L2 | 19.05 | 13.97 | 31.12 | 4.75 | 8.46 | 8.4 |
| K075-L3 | 19.05 | 13.97 | 31.12 | 6.25 | 10.59 | 7.175 |
| K075-L4 | 19.05 | 13.97 | 31.12 | 7.24 | 12.7 | 5.775 |
| K075-L5 | 19.05 | 13.97 | 31.12 | 8.84 | 14.81 | 5.25 |
| K075-L6 | 19.05 | 13.97 | 31.12 | 11.33 | 19.05 | 4.025 |
| K075-L7 | 19.05 | 13.97 | 31.12 | 14.73 | 25.4 | 2.975 |
| K075-M1 | 19.05 | 13.97 | 57.79 | 4.04 | 6.35 | 25.025 |
| K075-M2 | 19.05 | 13.97 | 57.79 | 5.16 | 8.46 | 17.5 |
| K075-M3 | 19.05 | 13.97 | 57.79 | 6.86 | 10.59 | 15.4 |
| K075-M4 | 19.05 | 13.97 | 57.79 | 7.98 | 12.7 | 12.25 |
| K075-M5 | 19.05 | 13.97 | 57.79 | 9.68 | 14.81 | 11.2 |
| K075-M6 | 19.05 | 13.97 | 57.79 | 12.42 | 19.05 | 8.75 |
| K075-M7 | 19.05 | 13.97 | 57.79 | 16.48 | 25.4 | 6.475 |
| K075-H1 | 19.05 | 13.97 | 97.8 | 4.29 | 6.35 | 47.6 |
| K075-H2 | 19.05 | 13.97 | 97.8 | 5.46 | 8.46 | 32.55 |
| K075-H3 | 19.05 | 13.97 | 97.8 | 7.39 | 10.59 | 30.625 |
| K075-H4 | 19.05 | 13.97 | 97.8 | 8.51 | 12.7 | 23.275 |
| K075-H5 | 19.05 | 13.97 | 97.8 | 10.29 | 14.81 | 21.7 |
| K075-H6 | 19.05 | 13.97 | 97.8 | 13.36 | 19.05 | 17.15 |
| K075-H7 | 19.05 | 13.97 | 97.8 | 17.75 | 25.4 | 12.775 |
| K087-L1 | 22.23 | 15.24 | 53.34 | 2.97 | 6.35 | 15.75 |
| K087-L2 | 22.23 | 15.24 | 53.34 | 4.01 | 8.46 | 12.075 |
| K087-L3 | 22.23 | 15.24 | 53.34 | 5.26 | 10.59 | 9.975 |
| K087-L4 | 22.23 | 15.24 | 53.34 | 6.15 | 12.7 | 8.225 |
| K087-L5 | 22.23 | 15.24 | 53.34 | 7.29 | 14.81 | 7.175 |
| K087-L6 | 22.23 | 15.24 | 53.34 | 9.6 | 19.05 | 5.6 |
| K087-L7 | 22.23 | 15.24 | 53.34 | 12.65 | 25.4 | 4.2 |
| K087-M1 | 22.23 | 15.24 | 80.02 | 3.15 | 6.35 | 25.9 |
| K087-M2 | 22.23 | 15.24 | 80.02 | 4.17 | 8.46 | 18.9 |
| K087-M3 | 22.23 | 15.24 | 80.02 | 5.44 | 10.59 | 15.575 |
| K087-M4 | 22.23 | 15.24 | 80.02 | 6.4 | 12.7 | 13.3 |
| K087-M5 | 22.23 | 15.24 | 80.02 | 7.52 | 14.81 | 11.55 |
| K087-M6 | 22.23 | 15.24 | 80.02 | 9.78 | 19.05 | 8.75 |
| K087-M7 | 22.23 | 15.24 | 80.02 | 12.93 | 25.4 | 6.65 |
| K087-H1 | 22.23 | 15.24 | 111.13 | 4.22 | 6.35 | 52.15 |
| K087-H2 | 22.23 | 15.24 | 111.13 | 5.44 | 8.46 | 36.75 |
| K087-H3 | 22.23 | 15.24 | 111.13 | 7.06 | 10.59 | 31.5 |
| K087-H4 | 22.23 | 15.24 | 111.13 | 8.31 | 12.7 | 25.375 |
| K087-H5 | 22.23 | 15.24 | 111.13 | 10.03 | 14.81 | 23.275 |
| K087-H6 | 22.23 | 15.24 | 111.13 | 12.95 | 19.05 | 18.2 |
| K087-H7 | 22.23 | 15.24 | 111.13 | 17.02 | 25.4 | 13.65 |
| K100-L1 | 25.4 | 18.54 | 53.34 | 2.13 | 6.35 | 12.6 |
| K100-L2 | 25.4 | 18.54 | 53.34 | 2.74 | 8.46 | 9.275 |
| K100-L3 | 25.4 | 18.54 | 53.34 | 3.68 | 10.59 | 7.7 |
| K100-L4 | 25.4 | 18.54 | 53.34 | 4.19 | 12.7 | 6.3 |
| K100-L5 | 25.4 | 18.54 | 53.34 | 5.11 | 14.81 | 5.425 |
| K100-L6 | 25.4 | 18.54 | 53.34 | 6.55 | 19.05 | 4.2 |
| K100-L7 | 25.4 | 18.54 | 53.34 | 8.69 | 25.4 | 3.15 |
| K100-L8 | 25.4 | 18.54 | 53.34 | 11.3 | 31.75 | 2.625 |
| K100-L9 | 25.4 | 18.54 | 53.34 | 13.18 | 38.1 | 2.1 |
기술적 파라미터2
| 품목 번호 | 작동 범위 보어 직경(mm) | 샤프트 통과 직경(mm) 하중(N) | 하중(N) | 작업 높이(mm) | 자유 높이(mm) | 스프링 계수(N/mm) |
|---|---|---|---|---|---|---|
| K100-L10 | 25.4 | 18.54 | 53.34 | 16.08 | 44.45 | 1.925 |
| K100-L11 | 25.4 | 18.54 | 53.34 | 18.03 | 50.8 | 1.575 |
| K100-M1 | 25.4 | 18.54 | 80.02 | 2.21 | 6.35 | 19.25 |
| K100-M2 | 25.4 | 18.54 | 80.02 | 2.87 | 8.46 | 14.35 |
| K100-M3 | 25.4 | 18.54 | 80.02 | 3.76 | 10.59 | 11.725 |
| K100-M4 | 25.4 | 18.54 | 80.02 | 4.45 | 12.7 | 9.625 |
| K100-M5 | 25.4 | 18.54 | 80.02 | 5.38 | 14.81 | 8.575 |
| K100-M6 | 25.4 | 18.54 | 80.02 | 7.01 | 19.05 | 6.65 |
| K100-M7 | 25.4 | 18.54 | 80.02 | 9.14 | 25.4 | 4.9 |
| K100-M8 | 25.4 | 18.54 | 80.02 | 11.48 | 31.75 | 4.025 |
| K100-M9 | 25.4 | 18.54 | 80.02 | 13.94 | 38.1 | 3.325 |
| K100-M10 | 25.4 | 18.54 | 80.02 | 16.51 | 44.45 | 2.8 |
| K100-M11 | 25.4 | 18.54 | 80.02 | 18.29 | 50.8 | 2.45 |
| K100-H1 | 25.4 | 18.54 | 111.13 | 3.33 | 6.35 | 36.75 |
| K100-H2 | 25.4 | 18.54 | 111.13 | 4.42 | 8.46 | 27.475 |
| K100-H3 | 25.4 | 18.54 | 111.13 | 5.77 | 10.59 | 23.1 |
| K100-H4 | 25.4 | 18.54 | 111.13 | 6.76 | 12.7 | 18.725 |
| K100-H5 | 25.4 | 18.54 | 111.13 | 8.1 | 14.81 | 16.625 |
| K100-H6 | 25.4 | 18.54 | 111.13 | 10.31 | 19.05 | 12.775 |
| K100-H7 | 25.4 | 18.54 | 111.13 | 13.74 | 25.4 | 9.45 |
| K100-H8 | 25.4 | 18.54 | 111.13 | 17.48 | 31.75 | 7.875 |
| K100-H9 | 25.4 | 18.54 | 111.13 | 20.65 | 38.1 | 6.3 |
| K100-H10 | 25.4 | 18.54 | 111.13 | 24.31 | 44.45 | 5.6 |
| K100-H11 | 25.4 | 18.54 | 111.13 | 27.51 | 50.8 | 4.725 |
| K112-L1 | 28.58 | 21.59 | 53.34 | 3.71 | 7.62 | 13.65 |
| K112-L2 | 28.58 | 21.59 | 53.34 | 4.72 | 10.16 | 9.8 |
| K112-L3 | 28.58 | 21.59 | 53.34 | 6.35 | 12.7 | 8.4 |
| K112-L4 | 28.58 | 21.59 | 53.34 | 7.49 | 15.24 | 6.825 |
| K112-L5 | 28.58 | 21.59 | 53.34 | 8.74 | 17.78 | 5.95 |
| K112-L6 | 28.58 | 21.59 | 53.34 | 9.96 | 20.32 | 5.075 |
| K112-L7 | 28.58 | 21.59 | 53.34 | 12.4 | 25.4 | 4.025 |
| K112-L8 | 28.58 | 21.59 | 53.34 | 16.74 | 33.02 | 3.325 |
| K112-L9 | 28.58 | 21.59 | 53.34 | 20.5 | 40.64 | 2.625 |
| K112-L10 | 28.58 | 21.59 | 53.34 | 25.83 | 50.8 | 2.1 |
| K112-M1 | 28.58 | 21.59 | 88.91 | 4.06 | 7.62 | 25.025 |
| K112-M2 | 28.58 | 21.59 | 88.91 | 5.13 | 10.16 | 17.675 |
| K112-M3 | 28.58 | 21.59 | 88.91 | 6.86 | 12.7 | 15.225 |
| K112-M4 | 28.58 | 21.59 | 88.91 | 8.08 | 15.24 | 12.425 |
| K112-M5 | 28.58 | 21.59 | 88.91 | 9.68 | 17.78 | 11.025 |
| K112-M6 | 28.58 | 21.59 | 88.91 | 10.85 | 20.32 | 9.45 |
| K112-M7 | 28.58 | 21.59 | 88.91 | 13.61 | 25.4 | 7.525 |
| K112-M8 | 28.58 | 21.59 | 88.91 | 17.98 | 33.02 | 5.95 |
| K112-M9 | 28.58 | 21.59 | 88.91 | 21.87 | 40.64 | 4.725 |
| K112-M10 | 28.58 | 21.59 | 88.91 | 27.64 | 50.8 | 3.85 |
| K112-H1 | 28.58 | 21.59 | 133.36 | 4.52 | 7.62 | 43.05 |
| K112-H2 | 28.58 | 21.59 | 133.36 | 5.82 | 10.16 | 30.625 |
| K112-H3 | 28.58 | 21.59 | 133.36 | 7.7 | 12.7 | 26.6 |
| K112-H4 | 28.58 | 21.59 | 133.36 | 8.89 | 15.24 | 21 |
| K112-H5 | 28.58 | 21.59 | 133.36 | 10.69 | 17.78 | 18.9 |
| K112-H6 | 28.58 | 21.59 | 133.36 | 11.94 | 20.32 | 15.925 |
| K112-H7 | 28.58 | 21.59 | 133.36 | 15.06 | 25.4 | 12.95 |
| K112-H8 | 28.58 | 21.59 | 133.36 | 19.99 | 33.02 | 10.15 |
| K112-H9 | 28.58 | 21.59 | 133.36 | 24.28 | 40.64 | 8.225 |
| K112-H10 | 28.58 | 21.59 | 133.36 | 30.53 | 50.8 | 6.65 |
| K125-L1 | 31.75 | 25.4 | 53.34 | 2.13 | 7.62 | 9.8 |
| K125-L2 | 31.75 | 25.4 | 53.34 | 2.87 | 10.16 | 7.35 |
| K125-L3 | 31.75 | 25.4 | 53.34 | 3.78 | 12.7 | 5.95 |
| K125-L4 | 31.75 | 25.4 | 53.34 | 4.37 | 15.24 | 4.9 |
| K125-L5 | 31.75 | 25.4 | 53.34 | 5.26 | 17.78 | 4.2 |
| K125-L6 | 31.75 | 25.4 | 53.34 | 5.77 | 20.32 | 3.675 |
| K125-L7 | 31.75 | 25.4 | 53.34 | 7.65 | 25.4 | 2.975 |
| K125-L8 | 31.75 | 25.4 | 53.34 | 10.03 | 33.02 | 2.275 |
| K125-L9 | 31.75 | 25.4 | 53.34 | 11.86 | 40.64 | 1.925 |
| K125-L10 | 31.75 | 25.4 | 53.34 | 15.01 | 50.8 | 1.575 |
| K125-M1 | 31.75 | 25.4 | 88.91 | 3.15 | 7.62 | 19.95 |
| K125-M2 | 31.75 | 25.4 | 88.91 | 4.19 | 10.16 | 14.875 |
| K125-M3 | 31.75 | 25.4 | 88.91 | 5.46 | 12.7 | 12.25 |
| K125-M4 | 31.75 | 25.4 | 88.91 | 6.43 | 15.24 | 10.15 |
| K125-M5 | 31.75 | 25.4 | 88.91 | 7.7 | 17.78 | 8.75 |
| K125-M6 | 31.75 | 25.4 | 88.91 | 8.66 | 20.32 | 7.7 |
| K125-M7 | 31.75 | 25.4 | 88.91 | 10.85 | 25.4 | 6.125 |
| K125-M8 | 31.75 | 25.4 | 88.91 | 14.66 | 33.02 | 4.9 |
| K125-M9 | 31.75 | 25.4 | 88.91 | 17.58 | 40.64 | 3.85 |
| K125-M10 | 31.75 | 25.4 | 88.91 | 22 | 50.8 | 3.15 |
| K125-H1 | 31.75 | 25.4 | 133.36 | 4.01 | 7.62 | 36.75 |
| K125-H2 | 31.75 | 25.4 | 133.36 | 5.33 | 10.16 | 27.65 |
| K125-H3 | 31.75 | 25.4 | 133.36 | 6.91 | 12.7 | 23.1 |
| K125-H4 | 31.75 | 25.4 | 133.36 | 8.13 | 15.24 | 18.725 |
| K125-H5 | 31.75 | 25.4 | 133.36 | 9.75 | 17.78 | 16.625 |
| K125-H6 | 31.75 | 25.4 | 133.36 | 11 | 20.32 | 14.35 |
| K125-H7 | 31.75 | 25.4 | 133.36 | 13.67 | 25.4 | 11.375 |
| K125-H8 | 31.75 | 25.4 | 133.36 | 18.21 | 33.02 | 8.925 |
| K125-H9 | 31.75 | 25.4 | 133.36 | 22.3 | 40.64 | 7.35 |
| K125-H10 | 31.75 | 25.4 | 133.36 | 28.02 | 50.8 | 5.775 |
| K137-L1 | 34.93 | 26.16 | 66.68 | 1.91 | 7.62 | 11.725 |
| K137-L2 | 34.93 | 26.16 | 66.68 | 2.51 | 10.16 | 8.75 |
| K137-L3 | 34.93 | 26.16 | 66.68 | 3.28 | 12.7 | 7 |
| K137-L4 | 34.93 | 26.16 | 66.68 | 3.94 | 15.24 | 5.95 |
| K137-L5 | 34.93 | 26.16 | 66.68 | 4.55 | 17.78 | 5.075 |
| K137-L6 | 34.93 | 26.16 | 66.68 | 5.23 | 20.32 | 4.375 |
| K137-L7 | 34.93 | 26.16 | 66.68 | 6.5 | 25.4 | 3.5 |
| K137-L8 | 34.93 | 26.16 | 66.68 | 8.66 | 33.02 | 2.8 |
| K137-L9 | 34.93 | 26.16 | 66.68 | 10.77 | 40.64 | 2.275 |
| K137-L10 | 34.93 | 26.16 | 66.68 | 13.46 | 50.8 | 1.75 |
| K137-M1 | 34.93 | 26.16 | 111.13 | 3.61 | 7.62 | 27.65 |
| K137-M2 | 34.93 | 26.16 | 111.13 | 4.72 | 10.16 | 20.475 |
| K137-M3 | 34.93 | 26.16 | 111.13 | 6.1 | 12.7 | 16.8 |
| K137-M4 | 34.93 | 26.16 | 111.13 | 7.14 | 15.24 | 13.65 |
| K137-M5 | 34.93 | 26.16 | 111.13 | 8.64 | 17.78 | 12.075 |
| K137-M6 | 34.93 | 26.16 | 111.13 | 9.75 | 20.32 | 10.5 |
| K137-M7 | 34.93 | 26.16 | 111.13 | 12.34 | 25.4 | 8.575 |
| K137-M8 | 34.93 | 26.16 | 111.13 | 16.05 | 33.02 | 6.475 |
| K137-M9 | 34.93 | 26.16 | 111.13 | 20.02 | 40.64 | 5.425 |
| K137-M10 | 34.93 | 26.16 | 111.13 | 24.94 | 50.8 | 4.375 |
| K137-H1 | 34.93 | 26.16 | 155.58 | 3.78 | 7.62 | 40.6 |
| K137-H2 | 34.93 | 26.16 | 155.58 | 4.8 | 10.16 | 29.05 |
| K137-H3 | 34.93 | 26.16 | 155.58 | 6.27 | 12.7 | 24.15 |
| K137-H4 | 34.93 | 26.16 | 155.58 | 7.29 | 15.24 | 19.6 |
| K137-H5 | 34.93 | 26.16 | 155.58 | 8.71 | 17.78 | 17.15 |
| K137-H6 | 34.93 | 26.16 | 155.58 | 9.91 | 20.32 | 14.875 |
| K137-H7 | 34.93 | 26.16 | 155.58 | 12.45 | 25.4 | 12.075 |
| K137-H8 | 34.93 | 26.16 | 155.58 | 16.41 | 33.02 | 9.45 |
| K137-H9 | 34.93 | 26.16 | 155.58 | 20.14 | 40.64 | 7.525 |
| K137-H10 | 34.93 | 26.16 | 155.58 | 25.4 | 50.8 | 6.125 |
| K150-L1 | 38.1 | 28.96 | 88.91 | 3.28 | 7.62 | 20.475 |
| K150-L2 | 38.1 | 28.96 | 88.91 | 4.17 | 10.16 | 14.875 |
| K150-L3 | 38.1 | 28.96 | 88.91 | 5.41 | 12.7 | 12.25 |
| K150-L4 | 38.1 | 28.96 | 88.91 | 6.27 | 15.24 | 9.975 |
| K150-L5 | 38.1 | 28.96 | 88.91 | 7.65 | 17.78 | 8.75 |
| K150-L6 | 38.1 | 28.96 | 88.91 | 8.56 | 20.32 | 7.525 |
| K150-L7 | 38.1 | 28.96 | 88.91 | 10.92 | 25.4 | 6.125 |
| K150-L8 | 38.1 | 28.96 | 88.91 | 14.35 | 33.02 | 4.725 |
| K150-L9 | 38.1 | 28.96 | 88.91 | 17.63 | 40.64 | 3.85 |
| K150-L10 | 38.1 | 28.96 | 88.91 | 22 | 50.8 | 3.15 |
| K150-M1 | 38.1 | 28.96 | 155.58 | 3.1 | 7.62 | 34.475 |
| K150-M2 | 38.1 | 28.96 | 155.58 | 4.01 | 10.16 | 25.375 |
| K150-M3 | 38.1 | 28.96 | 155.58 | 5.23 | 12.7 | 20.825 |
| K150-M4 | 38.1 | 28.96 | 155.58 | 6.12 | 15.24 | 16.975 |
| K150-M5 | 38.1 | 28.96 | 155.58 | 7.39 | 17.78 | 15.05 |
| K150-M6 | 38.1 | 28.96 | 155.58 | 8.23 | 20.32 | 12.95 |
| K150-M7 | 38.1 | 28.96 | 155.58 | 10.39 | 25.4 | 10.325 |
| K150-M8 | 38.1 | 28.96 | 155.58 | 13.72 | 33.02 | 8.05 |
| K150-M9 | 38.1 | 28.96 | 155.58 | 16.69 | 40.64 | 6.475 |
| K150-M10 | 38.1 | 28.96 | 155.58 | 21.21 | 50.8 | 5.25 |
| K150-H1 | 38.1 | 28.96 | 266.72 | 4.22 | 7.62 | 78.4 |
| K150-H2 | 38.1 | 28.96 | 266.72 | 5.49 | 10.16 | 57.05 |
| K150-H3 | 38.1 | 28.96 | 266.72 | 7.06 | 12.7 | 47.25 |
| K150-H4 | 38.1 | 28.96 | 266.72 | 8.36 | 15.24 | 38.675 |
| K150-H5 | 38.1 | 28.96 | 266.72 | 9.91 | 17.78 | 33.95 |
| K150-H6 | 38.1 | 28.96 | 266.72 | 11.25 | 20.32 | 29.4 |
| K150-H7 | 38.1 | 28.96 | 266.72 | 14.1 | 25.4 | 23.625 |
| K150-H8 | 38.1 | 28.96 | 266.72 | 18.44 | 33.02 | 18.375 |
| K150-H9 | 38.1 | 28.96 | 266.72 | 22.61 | 40.64 | 14.875 |
| K150-H10 | 38.1 | 28.96 | 266.72 | 28.42 | 50.8 | 11.9 |
| K175-L1 | 44.45 | 34.04 | 111.13 | 3.94 | 9.53 | 19.95 |
| K175-L2 | 44.45 | 34.04 | 111.13 | 5.08 | 12.7 | 14.525 |
| K175-L3 | 44.45 | 34.04 | 111.13 | 6.73 | 15.88 | 12.075 |
| K175-L4 | 44.45 | 34.04 | 111.13 | 7.87 | 19.05 | 9.975 |
| K175-L5 | 44.45 | 34.04 | 111.13 | 9.32 | 22.1 | 8.75 |
| K175-L6 | 44.45 | 34.04 | 111.13 | 10.54 | 25.4 | 7.525 |
| K175-L7 | 44.45 | 34.04 | 111.13 | 13.28 | 31.75 | 5.95 |
| K175-L8 | 44.45 | 34.04 | 111.13 | 16.21 | 38.1 | 5.075 |
| K175-L9 | 44.45 | 34.04 | 111.13 | 18.72 | 44.45 | 4.375 |
| K175-L10 | 44.45 | 34.04 | 111.13 | 21.44 | 50.8 | 3.85 |
| K175-M1 | 44.45 | 34.04 | 222.26 | 4.78 | 9.53 | 46.725 |
| K175-M2 | 44.45 | 34.04 | 222.26 | 6.2 | 12.7 | 34.125 |
| K175-M3 | 44.45 | 34.04 | 222.26 | 8 | 15.88 | 28.175 |
| K175-M4 | 44.45 | 34.04 | 222.26 | 9.5 | 19.05 | 23.275 |
| K175-M5 | 44.45 | 34.04 | 222.26 | 11.48 | 22.1 | 21 |
| K175-M6 | 44.45 | 34.04 | 222.26 | 12.83 | 25.4 | 17.675 |
| K175-M7 | 44.45 | 34.04 | 222.26 | 15.98 | 31.75 | 14.175 |
| K175-M8 | 44.45 | 34.04 | 222.26 | 19.51 | 38.1 | 11.9 |
| K175-M9 | 44.45 | 34.04 | 222.26 | 22.83 | 44.45 | 10.325 |
| K175-M10 | 44.45 | 34.04 | 222.26 | 26.06 | 50.8 | 8.925 |
| K175-H1 | 44.45 | 34.04 | 400.08 | 5.89 | 9.53 | 110.075 |
| K175-H2 | 44.45 | 34.04 | 400.08 | 7.98 | 12.7 | 84.7 |
| K175-H3 | 44.45 | 34.04 | 400.08 | 10.39 | 15.88 | 72.975 |
| K175-H4 | 44.45 | 34.04 | 400.08 | 12.24 | 19.05 | 58.8 |
| K175-H5 | 44.45 | 34.04 | 400.08 | 14.66 | 22.1 | 53.725 |
| K175-H6 | 44.45 | 34.04 | 400.08 | 16.54 | 25.4 | 45.15 |
| K175-H7 | 44.45 | 34.04 | 400.08 | 20.65 | 31.75 | 36.05 |
| K175-H8 | 44.45 | 34.04 | 400.08 | 24.89 | 38.1 | 30.275 |
| K175-H9 | 44.45 | 34.04 | 400.08 | 29.13 | 44.45 | 26.075 |
| K175-H10 | 44.45 | 34.04 | 400.08 | 33.45 | 50.8 | 23.1 |
| K200-L1 | 50.8 | 40.64 | 103.2 | 2.9 | 9.53 | 15.575 |
| K200-L2 | 50.8 | 40.64 | 104.1 | 3.5 | 12.7 | 11.55 |
| K200-L3 | 50.8 | 40.64 | 111.13 | 4.01 | 15.88 | 9.45 |
| K200-L4 | 50.8 | 40.64 | 111.13 | 4.55 | 19.05 | 7.7 |
| K200-L5 | 50.8 | 40.64 | 111.13 | 5.51 | 22.1 | 6.65 |
| K200-L6 | 50.8 | 40.64 | 111.13 | 6.17 | 25.4 | 5.775 |
| K200-L7 | 50.8 | 40.64 | 111.13 | 7.77 | 31.75 | 4.55 |
| K200-L8 | 50.8 | 40.64 | 111.13 | 9.27 | 38.1 | 3.85 |
| K200-L9 | 50.8 | 40.64 | 111.13 | 11 | 44.45 | 3.325 |
| K200-L10 | 50.8 | 40.64 | 111.13 | 12.45 | 50.8 | 2.975 |
| K200-M1 | 50.8 | 40.64 | 222.26 | 3.56 | 9.53 | 37.275 |
| K200-M2 | 50.8 | 40.64 | 222.26 | 4.67 | 12.7 | 27.65 |
| K200-M3 | 50.8 | 40.64 | 222.26 | 6.22 | 15.88 | 23.1 |
| K200-M4 | 50.8 | 40.64 | 222.26 | 7.06 | 19.05 | 18.55 |
| K200-M5 | 50.8 | 40.64 | 222.26 | 8.76 | 22.1 | 16.625 |
| K200-M6 | 50.8 | 40.64 | 222.26 | 10.03 | 25.4 | 14.525 |
| K200-M7 | 50.8 | 40.64 | 222.26 | 12.65 | 31.75 | 11.55 |
| K200-M8 | 50.8 | 40.64 | 222.26 | 15.06 | 38.1 | 9.625 |
| K200-M9 | 50.8 | 40.64 | 222.26 | 17.63 | 44.45 | 8.225 |
| K200-M10 | 50.8 | 40.64 | 222.26 | 20.32 | 50.8 | 7.35 |
| K200-H1 | 50.8 | 40.64 | 400.08 | 5 | 9.53 | 88.55 |
| K200-H2 | 50.8 | 40.64 | 400.08 | 6.55 | 12.7 | 65.1 |
| K200-H3 | 50.8 | 40.64 | 400.08 | 8.43 | 15.88 | 53.725 |
| K200-H4 | 50.8 | 40.64 | 400.08 | 9.88 | 19.05 | 43.575 |
| K200-H5 | 50.8 | 40.64 | 400.08 | 11.81 | 22.1 | 38.85 |
| K200-H6 | 50.8 | 40.64 | 400.08 | 13.34 | 25.4 | 33.075 |
| K200-H7 | 50.8 | 40.64 | 400.08 | 16.79 | 31.75 | 26.775 |
| K200-H8 | 50.8 | 40.64 | 400.08 | 19.84 | 38.1 | 21.875 |
| K200-H9 | 50.8 | 40.64 | 400.08 | 23.9 | 44.45 | 19.425 |
| K200-H10 | 50.8 | 40.64 | 400.08 | 27.15 | 50.8 | 16.975 |
