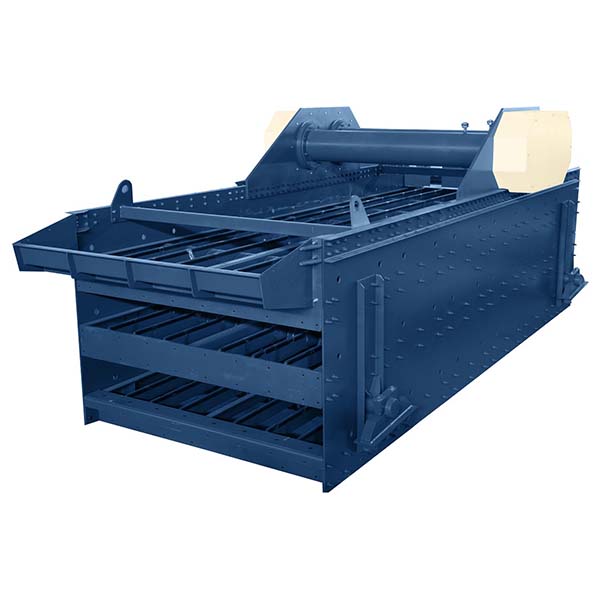

선형 진동 스크린은 분쇄된 광석 공정 선별용

선형 진동 스크린의 구조 설계는 높은 강성, 높은 신뢰성 및 표준화된 제조에 중점을 두어, 지속적이고 고강도 작업 환경에서 대량의 재료를 신속하게 선별하는 데 적합합니다. 야금, 석탄, 광업, 건축 자재, 화학 산업 등 다양한 산업 분야에서 널리 사용되며, 서로 다른 작업 조건의 요구에 따라 다변화 및 맞춤 제작이 가능합니다.

선형 진동 스크린 특징:

1. 완벽한 모델 시리즈를 갖추고 있으며, 선체 표면적은 2.25제곱미터부터 18제곱미터까지 다양하여 다양한 생산량 요구에 대응 가능합니다.
2. 고강도 스크린 프레임 사용, 우수한 구조적 안정성, 용접 공정 시 균열 방지 처리 및 잔류 응력 제거를 위한 열처리 적용.
3. 다양한 스크린 메쉬 선택 가능: 스테인리스 슬릿 스크린, 폴리우레탄 스크린 또는 직조 와이어 메쉬 중 선택 가능하여 다양한 재료 특성에 적합합니다.
4. 스크린 표면 각도는 -10도에서 +5도까지 조절 가능하여 수평 및 경사 설치가 가능하며 공정 적응성을 향상시킵니다.
5. 진동 모터 좌우 배열로 동기화된 선형 진동을 형성하여 선별 효과가 균일하고 소음이 낮습니다.
6. 선택 가능한 자동 윤활 시스템으로 정기 유지보수가 용이하고 수명이 연장됩니다.
7. 스크린 기계는 사용자가 설치 방향, 모터 배치, 스크린 유형 및 기타 매개 변수를 지정할 수 있도록 지원하여 유연성과 다용도성이 뛰어납니다.
8. 입자 크기 2~100mm의 등급 분류 및 선별 작업에 사용할 수 있으며, 분쇄 광석 공정의 폐쇄 회로 선별, 탈수 선별 등에 적용됩니다.

선형 진동 스크린의 주요 장점:

1. 대용량 처리 능력으로 단일 장비당 시간당 756톤의 재료 선별이 가능하며, 대규모 선별 작업에 적합합니다.
2. 높은 선별 정밀도로 중간 크기 이상의 입상 재료 건식 선별 또는 습식 등급 분류에 적합합니다.
3. 안정적인 작동, 합리적인 진동 파라미터, 베어링 부식 방지 설계로 긴 수명 보장.
4. 진동 주파수, 진폭, 스크린 각도 등 주요 파라미터를 재료 특성에 따라 조정 가능하여 적응성이 뛰어납니다.
5. 유지보수 편의성: 체체 구조 합리적 설계로 체망 교체 및 장비 청소가 간편하고 신속하여 가동 중단 시간 단축.
6. 저소음, 스프링 진동 격리 시스템 사용으로 주변 환경에 거의 영향을 주지 않음.
7. 높은 수준의 구조 표준화, 높은 다용도성, 부품 생산, 유지 보수 및 교체가 용이합니다.

선형 진동 스크린의 작동 원리:

주로 스크린 본체, 진동 발생기, 지지 구조 및 모터로 구성됩니다. 진동 발생기는 동일 사양의 진동 모터 2대로 이루어져 스크린 본체 양측 또는 하단에 설치됩니다. 모터가 가동되면 편심 블록의 회전을 통해 동기화된 선형 진동력이 발생하여 스크린 본체가 선형 방향으로 진동합니다.

입구에서 유입된 재료는 진동력의 작용으로 선형 점프 운동을 하며, 입자 크기에 따라 각기 다른 수준의 체망(screen mesh)을 통과하여 분류 또는 탈수를 달성합니다. 큰 입자는 스크린 메쉬에 머물며 전방으로 배출되고, 작은 입자는 메쉬를 통과하여 하부 레벨로 이동함으로써 입자 크기 분류를 실현합니다. 진동 모터의 편심 블록 각도를 조정함으로써 진동력의 크기와 방향을 변경할 수 있으며, 이를 통해 스크린 표면에서 재료의 이동 속도와 궤적을 조절할 수 있습니다.

선형 진동 스크린의 대표적인 적용 분야:

1. 제련 산업: 철광석, 망간광석, 크롬광석 등 원광 분류; 소결광석 냉각 선별 처리.
2. 석탄 산업: 원탄의 사전 선별 및 등급 분류; 선탄공장에서의 탈수 및 탈슬라임 작업.
3. 건축 자재 산업: 모래, 자갈, 인공 모래 등의 원료 분류 및 선별; 시멘트 생산 라인 원료 선별.
4. 비금속 광업: 카올린, 석영 모래, 장석 등 미세 입자 비금속 광물 선별.
5. 화학 산업: 입상 화학 원료의 등급 분류 및 정제, 불순물 체질.
6. 환경 보호 산업: 건설 폐기물 선별 및 처리 시스템, 하수 처리에서의 습식 및 건식 분리.
7. 교통 및 수리: 고속도로 노반 재료 선별, 저수지 공학 골재 전처리 등 분야.
