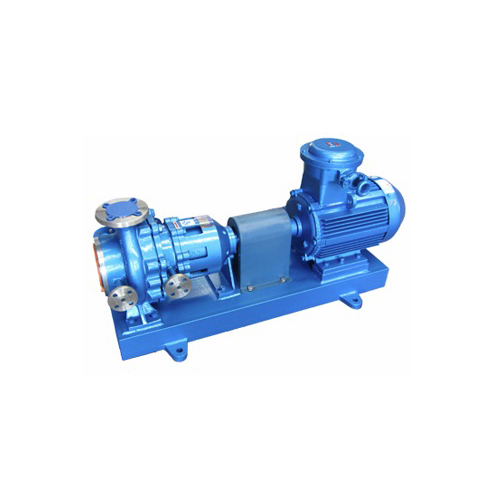

티타늄 또는 기타 금속 재질의 재킷형 자기 원심 펌프

재킷 마그네틱 원심 펌프는 ISO2858 표준에 따라 설계되었으며, 304, 316, 316L 스테인리스강, 티타늄 등 고급 금속으로 제작된 유체 접촉 부품을 특징으로 합니다. 중간 커플링을 통해 유지보수가 간편하며, 파이프라인이나 모터를 제거하지 않고 커플링만 분해하면 됩니다. 이 펌프는 까다로운 산업 환경에서 고온 및 부식성 액체를 이송하는 데 이상적입니다.

성능

• 유량: 1.8~400 m³/h
• 양정: 15~125m
• 최대 작동 온도: 400°C
• 내압: 1.6 MPa

적용 분야

• 강한 부식성 화학 매체
• 유기 화학 매체 및 혼합 유기/무기 유체
• 화학 산업
• 석유화학 산업
• 야금 산업
• 전력 산업

주요 특징 및 장점

• 서스펜션 구조:모터 및 구동 시스템이 펌프 본체 외부에 매달려 있어 액체가 외부 구동 부품과 완전히 격리되어 누출을 방지합니다.
• 자기 구동 방식:자력 커플링을 통해 동력이 전달되어 기계식 씰이 필요 없으며, 유독성, 휘발성 또는 부식성 액체에 완벽한 완전히 누출 없는 작동을 보장합니다.
• 온도 제어용 재킷 설계:펌프 본체를 재킷으로 둘러싸 냉각수 또는 가열된 액체의 순환을 가능하게 하여 펌프와 유체 모두에 최적의 온도를 유지합니다. 과열 또는 동결을 방지하고 유체를 요구 온도 범위 내에 유지합니다.
• 고온 및 내식성:금속 펌프 본체(스테인리스강, 하스텔로이, 티타늄 합금)로 가혹한 환경, 부식성 환경 및 고온 환경에서도 안정적인 성능을 발휘합니다.
• 고효율 및 에너지 절약:자기 커플링은 마찰과 에너지 손실을 줄이고, 재킷 열 관리 시스템은 펌프 작동과 에너지 사용을 최적화합니다.
• 고압 및 고유량 대응:견고한 금속 소재로 고압 및 고유량 조건에서도 작동 가능하여 복잡한 산업용 애플리케이션에 이상적입니다.

작동 원리

• 외부 모터가 자기장을 통해 내부 로터(임펠러)를 구동하여 펌프를 통해 액체를 밀어냅니다. 직접 접촉, 기계적 씰, 누출이 없습니다.
• 외부 재킷은 냉각수 또는 가열 유체를 순환시켜 펌프 및 유체 온도를 조절하여 과열, 동결 또는 원치 않는 상변화를 방지합니다.

일반적인 재료 선택

• 스테인리스강(304, 316):탁월한 내식성과 기계적 강도.
• 하스텔로이:강산, 강알칼리 및 용제에 대한 탁월한 내성.
• 티타늄 합금:극한 환경에서 우수한 고온 및 내식성.

유지보수 및 주의사항

• 자기 구동 시스템의 정상 작동을 정기적으로 점검하십시오.
• 효율적인 온도 제어를 위해 재킷 유체 순환을 모니터링하십시오.
• 펌프 수명 극대화를 위해 장시간 과부하를 피하십시오.
