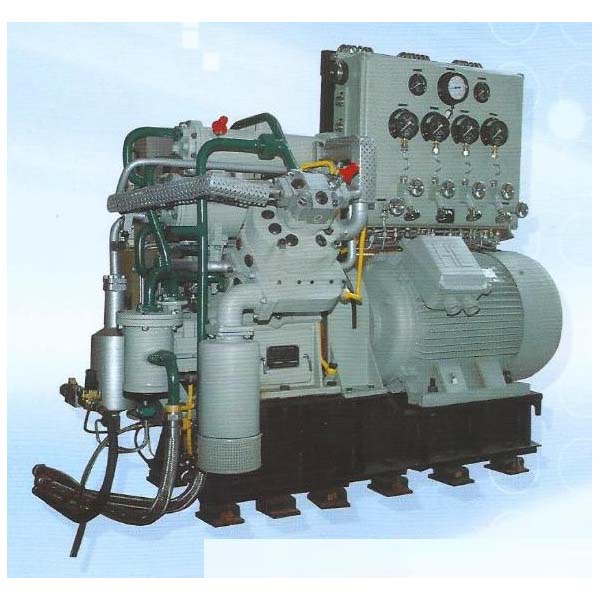

고압 V형 차동 피스톤 공기 압축기

고압 V형 차동 피스톤 공기 압축기는 컴팩트한 설치 공간에서 안정적인 고압 공기 공급을 위해 설계되었습니다. 수냉식 시스템과 첨단 자동화 기능을 탑재하여 신뢰할 수 있는 장기 가동, 제어 가능한 온도, 탁월한 서비스 수명을 보장합니다. 완벽한 공기 건조 처리와 높은 압축 효율로 깨끗한 고압 가스가 필요한 까다로운 환경에 이상적인 선택입니다.

고압 V형 차동 피스톤 공기 압축기의 특징

1. V형 이중 행 구조:최적화된 실린더 배열로 장치 크기를 줄이고 작동 부드러움을 높였습니다.
2. 복동 피스톤 설계:피스톤이 양방향으로 공기를 압축하여 단위 시간당 공기 공급량을 증가시킵니다.
3. 4단 압축:다단계 압축으로 단일 단계 압축비를 낮추어 전력 소비를 줄이고 배기 압력을 높입니다.
4. 차등 피스톤 기술:각 단계에서 직경이 다른 피스톤은 단일 스트로크 내에서 서로 다른 압력을 처리함으로써 압축 효율을 극대화합니다.
5. 수냉 시스템:순환 냉각수는 압축 중 온도를 효과적으로 낮춰 과열을 방지하고 장비 수명을 연장합니다.
6. 완전 자동 제어 시스템:압력 조절, 자동 시작/정지, 고장 경보 기능을 통해 안전성과 편의성을 향상시킵니다.
7. 공기 건조 처리:습기를 효율적으로 제거하여 민감한 용도에 적합한 건조하고 고품질의 압축 공기를 공급합니다.
8. 작동 압력:최대 40 Mpa.

작동 원리

1. 1단계:공기는 흡입 밸브를 통해 유입되어 대경 피스톤에 의해 초기 압축된 후 인터쿨러를 통해 냉각됩니다.
2. 2단계:냉각된 공기는 중간 직경 피스톤에 의해 추가로 압축되고 다시 냉각됩니다.
3. 3단계:공기가 더 작은 피스톤에 의해 압축되고, 압력이 상승하며, 냉각을 통해 온도가 낮아집니다.
4. 4단계:최소 피스톤 헤드로 최종 압축 후, 40 Mpa 출력 전 후냉각 및 공기 건조를 수행합니다.

단계별 압축 및 냉각은 각 실린더 단계의 부하를 줄이고 에너지 소비를 낮추며 일관되고 고품질의 공기 출력을 보장합니다.

적용 분야

• 산업 제조:공압 공구 구동, 압력 테스트, 분사 장비 및 기타 고압 공정.
• 실험실 및 과학 연구:고압 실험, 가스 순환 및 환경 시뮬레이션을 지원합니다.
• 해양 및 해양 공학:선박 시동, 선실 가스 공급, 다이빙 가스 공급 등에 사용됩니다.
• 항공우주:항공기 시험, 엔진 시험, 고고도 시뮬레이션 등 까다로운 작업에 적합합니다.
• 가스 저장 및 운송:실린더 충전소, 산업용 가스 공급, 호흡용 공기 공급 시스템에 이상적입니다.
