자동차 구동 시스템용 하프 샤프트 오일 씰 HTGR 타입

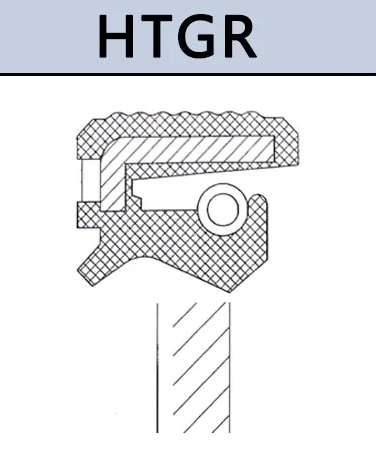

회전식 오일 씰에 속하는 HTGR형 오일 씰(오른손형)은 주로 오일 밀봉에 사용됩니다. 밀봉 립의 주변부에는 나사산이 장착되어 있어, 밀봉 립에서 외부로 누출된 유체를 나사 펌핑 기능을 통해 내부로 되돌릴 수 있습니다. 따라서 이 오일 씰은 주로 엔진, 기어박스 등에 사용됩니다.

HTGR형 오일 씰은 하프 샤프트의 회전 운동과 그에 따른 밀봉 요구를 위해 설계되었습니다. 다음은 HTGR형 오일 씰에 대한 상세한 설명입니다:

1. HTGR형 오일 씰의 특징
   • 회전식 씰 설계:HTGR형 오일 씰은 하프 샤프트 및 유사 회전축용으로 설계되었습니다. 회전으로 인한 밀봉 압력을 견디며 하프 샤프트 시스템의 밀봉 효과를 보장합니다.
   • 씰 립 구조:씰 립은 일반적으로 탄성 고무 재료(예: 바이톤, 아미노 고무 등)로 제작되며, 하프 샤프트 시스템에서 윤활유 누출을 방지하기 위한 효과적인 밀봉 성능을 제공하도록 설계되었습니다. 밀봉 립과 하프 샤프트 사이의 접촉면은 정밀하게 설계되어 밀착을 보장합니다.
   • 먼지 방지:HTGR형 오일 씰은 먼지 방지 기능(예: 먼지 방지 립 또는 보호 실드)을 갖출 수 있으며, 이는 외부 먼지와 이물질이 하프 샤프트 시스템으로 유입되는 것을 차단하여 내부 윤활유와 부품을 보호합니다.
   • 고온 및 내마모성:하프 샤프트 시스템은 작동 중 고온 및 고하중을 경험하므로, HTGR형 오일 씰은 일반적으로 고온 및 마모에 강한 재질로 제작되어 가혹한 조건에서도 장기적인 안정적인 성능을 보장합니다.
2. 적용 분야
   • 하프 샤프트 시스템:자동차 하프 샤프트 시스템에서 HTGR형 오일 씰은 하프 샤프트와 휠 또는 기어박스 사이의 연결부를 밀봉하는 데 사용됩니다. 이는 윤활유 누출을 방지하고 하프 샤프트 및 관련 부품의 정상적인 작동을 보호합니다.
   • 차동기어:HTGR형 오일 씰은 차동 장치의 밀봉에도 사용되어 차동 장치 내부의 윤활유가 누출되지 않도록 하고 이물질이 유입되는 것을 방지합니다.
   • 구동축:일부 구동축 적용 분야에서는 회전축 끝단을 밀봉하여 윤활유 누출을 방지하고 구동축 시스템을 보호하기 위해 HTGR형 오일 씰이 사용됩니다.

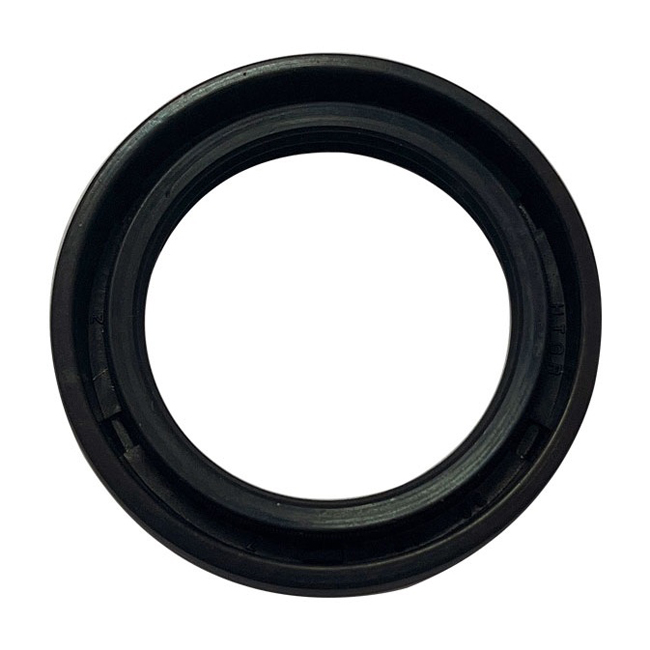

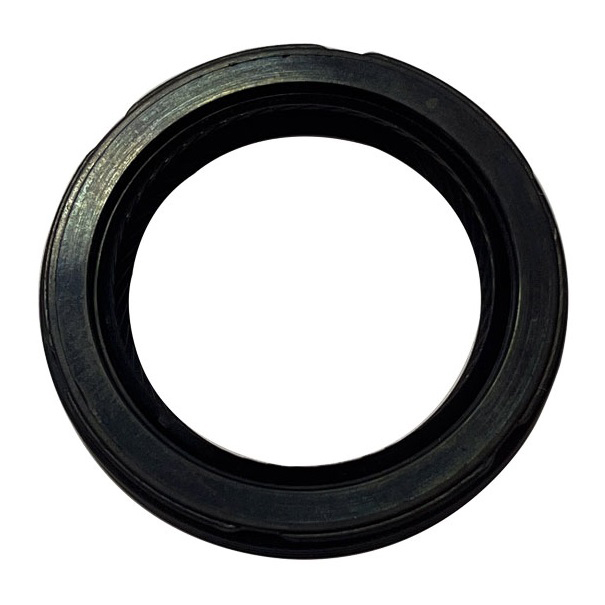

하프 샤프트 오일 씰 HTGR 타입
