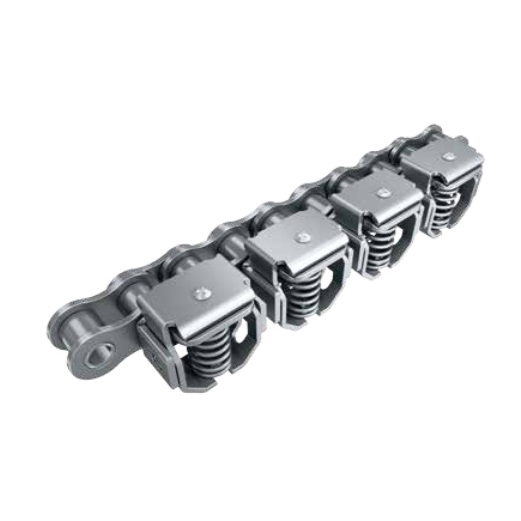

스프링 가드가 장착된 식품 포장 기계용 그립 체인

두꺼운 필름 체인 통은 플라스틱 필름 스트레칭 생산 라인을 위해 특별히 설계되었으며, 혁신적인 스프링 가드와 높은 안정성의 리셋 스프링 메커니즘을 특징으로 하여 신뢰성, 내구성 및 시장 경쟁력을 향상시킵니다.

스프링 가드 및 리셋 메커니즘

• 스프링 가드는 스프링 고정 캐비티 입구에 위치하며, 고안정성 리셋 스프링 메커니즘은 캐비티 내부에 설치됩니다. 스프링의 한쪽 끝은 내부 상부 표면에, 다른 쪽 끝은 내부 하부 표면에 접촉하여 신뢰성과 서비스 수명을 향상시킵니다.
• 이 설계는 스프링의 각도를 최적화하고 가드를 추가하여 스프링을 강화함으로써 전체 부착물과 필름 클램핑 체인 구조의 내구성을 향상시킵니다.

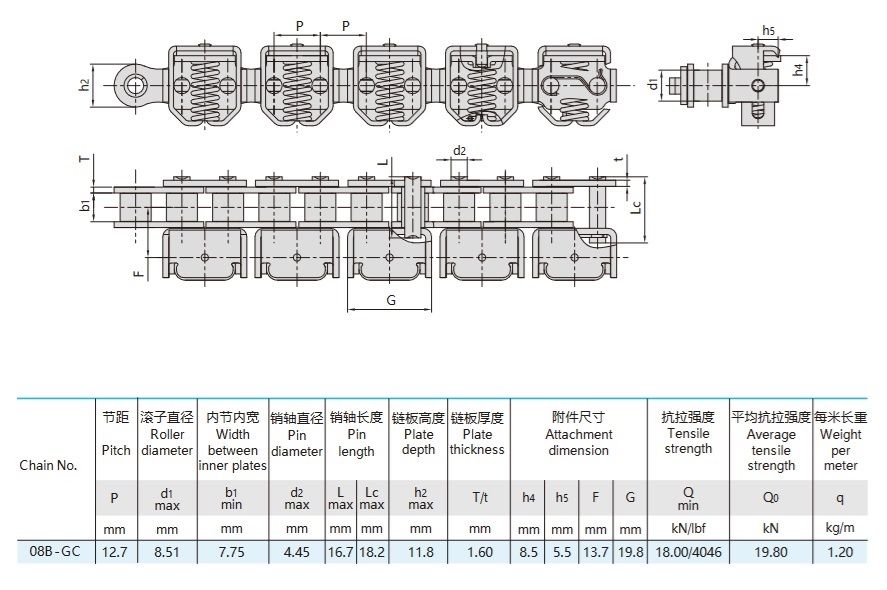

구조 및 클램핑 원리

• 집게 손잡이, 집게 본체, 스프링 슬리브에 장착된 스프링으로 구성됩니다.
• 각 핀의 중심점은 다음과 같습니다: B(긴 핀, 집게 본체 및 손잡이), M(상단 핀, 스프링 슬리브 및 집게 본체), N/n(하단 핀, 스프링 슬리브 및 개방/폐쇄 상태의 손잡이).
• 각도: 개방 클램핑 각도(α)와 폐쇄 클램핑 각도(β)는 β가 α의 2~4배로 설정되어 강력하고 안정적인 클램핑력을 보장합니다.
• 필름 클램핑 부분은 반경 25~35mm의 원형 표면으로, 두꺼운 필름 생산에 적합합니다.
• 이중 집게 손잡이 구조로, 각 집게 본체에는 동일한 집게와 스프링 2세트가 장착되어 강도와 신뢰성을 높였습니다.

성능 및 적용

• 1.5~2mm 두께의 필름을 클램핑하여 250~350 마이크론 두께 필름의 생산 요구를 충족합니다.
• 정확하고 안정적인 클램핑으로 풀림 및 찢김에 강하며, 빈번한 개폐로 인한 강한 충격에도 견딜 수 있습니다.
• 필름 스트레칭 라인 및 기타 까다로운 생산 환경에서 고정밀, 견고한 클램핑에 이상적입니다.
