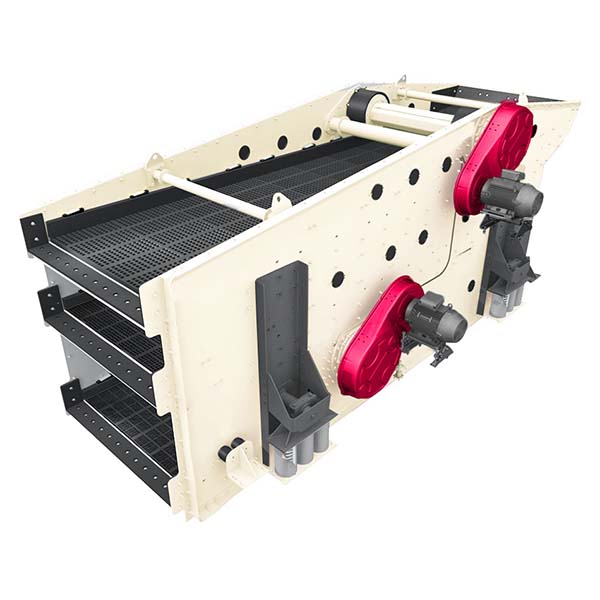

이동식 두 개의 진동축을 가진 타원형 진동 스크린

타원 진동 스크린은 기존의 동기식 기어 구동 구조와 다릅니다. 현대식 타원 진동 스크린은 두 개의 독립적인 진동기를 채택하여 자체 동기 작동을 실현하며, 이는 구조가 단순할 뿐만 아니라 유지보수의 복잡성도 크게 줄여줍니다. 중·미세 입자, 습기 찬, 점성이 있는 등 선별이 어려운 재료의 처리에 적합합니다.

타원 진동 스크린의 특징:

1. 복합 운동 궤적: 스크린 표면의 재료는 타원형 궤적 하에서 투척과 미끄러짐의 복합 효과를 실현하여 재료의 층분리와 투과성 선별을 돕습니다.
2. 독립 진동 시스템: 상하 두 개의 진동기가 엇갈리게 배치되어 유지보수 편의성을 높이고 구동 부품 간 상호 간섭을 방지합니다.
3. 컴팩트한 구조, 유연한 배치: 수평 또는 5° 경사 설치가 가능하여 다양한 공간 배치 요구에 대응합니다.
4. 강력한 부착 방지 능력: 진흙, 고수분 또는 점성이 있는 복합 재료에 특히 우수한 성능을 발휘합니다.
5. 모듈화된 스크린 표면 설계: 스크린 메쉬를 쉽게 교체하여 다양한 입자 크기 요구 사항에 적응할 수 있습니다.
6. 유한 요소 구조 설계: 스크린 본체에 균일한 하중 분배로 안정적이고 신뢰성 있는 장기 운전 보장.

타원형 진동 스크린의 장점:

1. 선별 효율 25% 이상 향상: 동일 사양의 선형 체에 비해 타원 운동이 스크린 표면에서의 재료 체류 시간을 효과적으로 연장하여 선별률을 개선합니다.
2. 적응성 확대: 미세 입자 비율이 높거나 다량의 진흙이 포함된 광석, 건설용 골재, 모래 및 자갈 등 까다로운 조건에 특히 적합합니다.
3. 간편한 유지보수: 동기 기어 구조가 없으며, 자체 동기화 원리를 사용하여 진동기는 정기적인 동기화 조정이 필요하지 않으며 고장률이 낮습니다.
4. 우수한 소음 제어: 진동이 부드럽게 작동하여 작동 중 전체 소음이 낮아 환경 보호 및 작업 편의성에 유리합니다.
5. 고강도 소재 및 고무 코팅 공정: 마모와 충격을 효과적으로 저항하여 장비의 수명을 연장합니다.

타원형 진동 스크린 작동 원리:

타원 진동 스크린은 스크린 본체 하단에 앞뒤로 엇갈리게 배치된 두 개의 진동기를 사용합니다. 불균형 편심 블록이 장착된 이 진동기는 편심력을 발생시켜 타원형 합성 진동 궤적을 형성합니다.
작동 중:

1. 진동기가 주기적인 타원형 궤적을 생성하여 재료의 이동을 촉진합니다.
2. 스크린 표면의 재료는 타원형 힘에 의해 지속적으로 위아래로 던져지고 굴러가며 전진합니다.
3. 미세 입자 재료는 체 구멍을 빠르게 통과하는 반면, 더 큰 입자는 계속 전진 운반되어 분류 선별을 달성합니다.
4. 타원 운동의 방향, 주파수 및 진폭은 진동기의 설치 각도와 전기 제어 시스템을 통해 조정 가능하여 다양한 선별 요구 사항을 충족시킵니다. 단일 선형 또는 원형 운동에 비해 타원 운동은 습윤 상태이거나 복잡한 성질로 인해 체 막힘이 발생하기 쉬운 재료에 더 적합합니다.

타원 진동 스크린의 적용 분야:

1. 광산 및 채석장:
   • 광석 분쇄 후 분류 공정;
   • 진흙과 물이 포함된 규암, 화강암, 철광석 및 기타 광물의 선별;
   • 인공 모래 생산 라인에서 미세 재료 선별.
2. 건설 자재 분야:
   • 건설 폐기물 및 콘크리트 재활용 재료 선별;
   • 도로 노반 재료 및 자갈 골재의 등급 분류.
3. 석탄 및 에너지 산업:
   • 석탄 세척 공장 습식 석탄 선별;
   • 석탄 분말, 석탄 부석 및 기타 연료 재료 분리.
4. 환경 보호 및 자원 재활용:
   • 도시 폐기물 내 유효 골재 선별;
   • 폐슬래그, 슬래그, 광미 및 기타 고형 폐기물 자원 재활용 선별.
