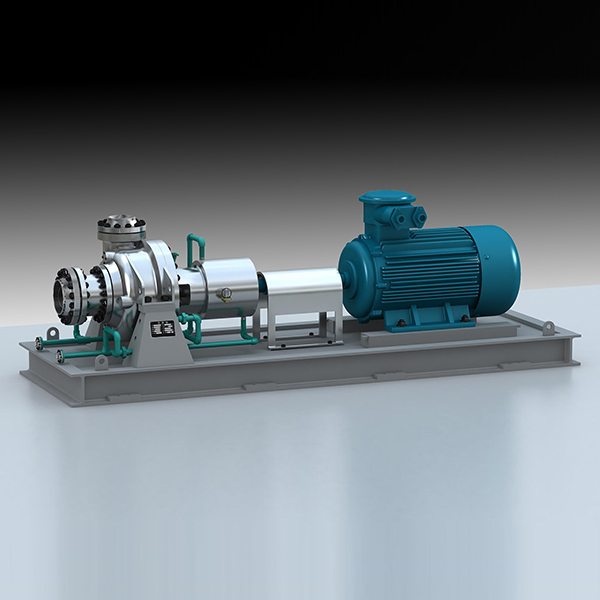

이중 케이싱 방사형 분할 단일 단계 캔틸레버 펌프

이중 케이싱 방사형 분할 단일 단계 캔틸레버 펌프는 고온 내성, 내마모성 및 탁월한 신뢰성을 제공합니다. 고체 입자 및 고온 환경을 포함한 가혹한 작업 조건에서 효율적인 유체 이송을 위해 설계되었습니다. 본 펌프는 유지보수 비용을 최소화하며 장기 사용 시 효율적이고 안정적인 성능을 제공합니다.

특징:

• 고온 내성:최대 450°C 환경에서 작동 가능하여 정유 및 석유화학 공정에서의 고온 액체 이송에 이상적입니다.
• 내마모성:재료 및 구조 설계로 강력한 내마모성을 구현하며, 고체 입자 함유 유체(예: 석탄 슬러리)에 적합합니다.
• 긴 수명:이중 케이싱의 중장비 설계로 내구성이 향상되어 가혹한 조건에서도 가동 중단 시간과 유지보수 빈도를 줄입니다.
• 낮은 유지보수 비용:내구성 있는 설계와 접근성 높은 구조로 유지보수 및 운영 비용을 절감합니다.

주요 기술 사양:

• 유량: Q = 8 ~ 853 m³/h
• 양정: H = 85 ~ 295 m
• 작동 온도: ≤ 450°C
• 구동 동력: 약 400kW

구조적 특징:

• 이중 외피 방사형 분할 설계:강도와 내구성을 제공하며, 고온 및 고압 하에서도 안정성을 유지하고, 유체역학적 성능을 향상시키며, 유지보수를 단순화합니다.
• 단일 단계 캔틸레버 설계:간결한 구조로 높은 수두와 유량을 효율적으로 지원하며, 캔틸레버 샤프트 설계는 고압 유체 공급에 탁월합니다.
• 중심선 설치:안정성과 운전 정확도를 향상시켜 신뢰성 있는 장기 운영을 보장합니다.
• 흡입구 말단, 토출구 상단 배치:유체 흐름을 원활하게 하여 난류와 에너지 손실을 줄이고 펌프 효율을 높입니다.

주요 용도:

• 정유소 촉매분해 장치(분별탑 하부 펌프):고온·고압 및 고체 함유 매체를 처리하며, 기계적 강도와 내마모성을 갖춰 촉매 분해 공정에서 안정적인 성능을 발휘합니다.
• 석유화학 및 석탄화학 산업:고온, 입자, 점도가 높은 설비에 적합하며, 석탄 슬러리 및 기타 마모성 또는 점성 매체를 포함한 복잡한 화학 반응과 까다로운 유체 이송에 효과적입니다.
