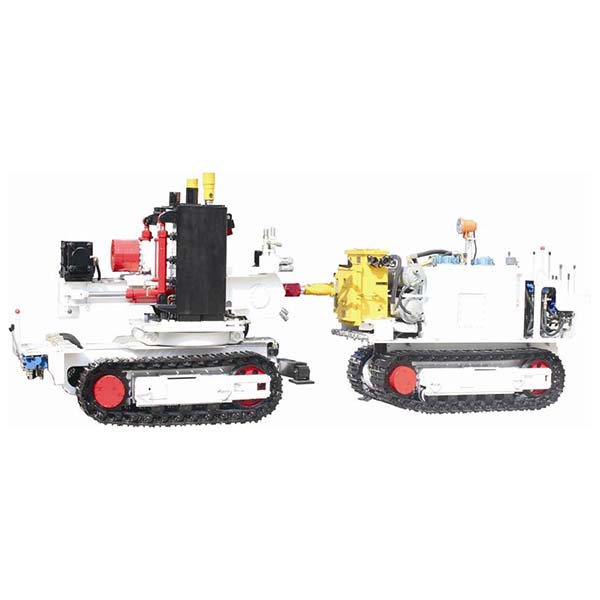

지하 석탄 채굴용 심공 드릴 잼보

탄광용 심공 드릴 잼보는 높은 자동화 수준, 유연한 작동성, 신뢰할 수 있는 안전성을 특징으로 합니다. 탄광 갱도 굴착 및 암반 볼트 보강과 같은 작업에 적합합니다. 대구경 심공 시공이 가능하여 작업 효율을 크게 향상시키고 노동 강도를 줄여, 안전하고 효율적인 현대 탄광 생산에 필수적인 장비입니다.

Description

탄광용 심공 드릴 잼보

탄광용 심공 드릴 줌보는 첨단 드릴링 기술을 통합한 크롤러형 장비로, 지하수 탐사, 가스 탐지, 단층 및 지붕 붕괴 조사, 물 주입 등 다양한 지하 드릴링 작업에 특화되어 있습니다. 본 장비는 180도 수평 회전 및 770mm 수직 리프팅 능력을 제공하며, 드릴 붐은 -45도에서 +75도까지 조절 가능하여 유연한 다각도 및 다방향 드릴링 성능을 발휘합니다. 이 잼보는 특히 탄광 채굴면, 연암 및 탄층에서의 고밀도 시추공 배열에 적합하여 분출 방지 등의 요구 사항을 충족시킬 수 있으며, 기타 지하 공학 프로젝트에도 폭넓게 활용될 수 있습니다.

심공 드릴 줌보의 특징

  • 고도의 안전 운영으로 작업자의 신체적 부담을 크게 줄이며, 수평 및 경사 갱도 등 다양한 구간 환경에 적응 가능;
  • 완전 유압 구동, 컴팩트한 구조, 유연한 조작 및 크롤러 이동으로 현장 이동이 신속하여 현장 적응성 향상;
  • 강력한 회전 헤드와 긴 이송 스트로크로 고속 드릴링이 가능하며 전체 시공 효율을 크게 향상시킵니다;
  • 통합 유압 시스템과 신속한 이송 장치 및 보조 드릴 로드 취급 장치를 통해 드릴 로드 교체 시간을 크게 단축하고 작업 편의성을 높이며 노동 강도를 감소시킵니다;
  • 가변 유압 시스템을 장착하여 무부하 시 고속 회전, 부하 시 자동 토크 증가를 실현하여 원활하고 효율적인 드릴링을 보장합니다.

응용 분야

본 심공 드릴 잼보는 지하 탄광 작업장에서의 방폭 드릴링, 수해 조사, 가스 모니터링, 단층 탐사, 지붕 붕괴 관리 및 주수 작업에 널리 사용됩니다. 탄층, 연암 및 복잡한 지질 환경에서 효율적으로 작동할 수 있습니다. 동시에 터널, 수력 발전, 지질 탐사 등 심공 드릴링이 필요한 다른 분야에도 적합하여 다양한 프로젝트의 다변화된 드릴링 요구를 충족시킵니다.

기술적 파라미터
지하 석탄 채굴용 심공 드릴 점보
항목단위PMS1-4500-55
완성 기계드릴 붐 수1
작업 범위 (폭 x 높이)mm2000x2100
최소 회전 반경 (작동 시)mm1800
안정화된 작업 폭 (작동 중)mm2700
작동 시 치수 (길이 x 너비 x 높이)mm2800x900x1950
드릴링 직경mmΦ65 ~ Φ133
드릴링 깊이m200
플러싱 수압MPa0.6-1.2
적합한 드릴 로드mmΦ50 ~ Φ73
무게kg본체 4500
지상고mm200
회전 메커니즘유형/특징N·m유압식 회전
정격 작동 압력MPa20
정격 작동 유량L/min80
정격 토크N.m4000
정격 회전 속도r/min60
최대 작동 압력MPa22
최대 토크N.m4500
추진 장치유형/특징가이드 레일 유압 실린더 추진
작동 압력MPa18
추진 스트로크mm600/800
추진력kN125
인출력kN155
피치 각도±90도
수평 스윙 각도학위180도
추진 리프팅 조정 거리mm770
이동 메커니즘 (본체 및 펌프 스테이션)이동 모드무궤도 크롤러
구동 모드유압 모터 크롤러
작동 압력MPa16
주행 속도m/min20
등판 능력16
유압 펌프 스테이션치수 (L x W x H)mm3550x1060x2480
무게kg4000
이동 속도m/min20
정격 작동 압력MPa25
모터작동 전류A59.5
정격 전력kW55
정격 전압V660, 1140
오일 펌프정격 압력MPa25
변위mL/r71, 71
