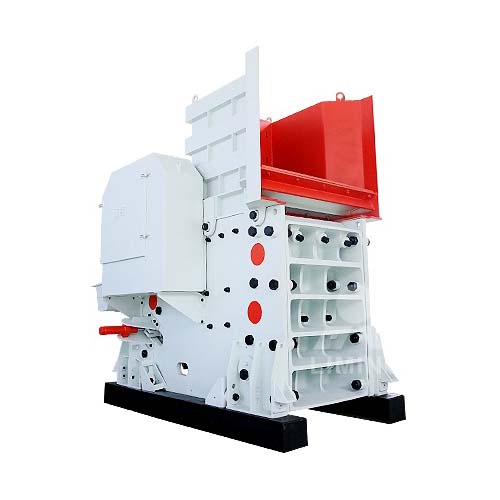

CX 턱 크러셔는 경도가 높고 마모성이 강한 다양한 광석 및 암석용으로 설계된 분쇄 장비로, 야금, 광업, 화학 공업, 시멘트 등 다양한 산업 분야에서 널리 사용됩니다.

CX 턱 크러셔 개요

CX 턱 크러셔는 효율적으로 굵은 분쇄 및 중간 분쇄 작업을 수행할 수 있으며, 최대 압축 강도300 MPa. 첨단 설계와 고품질 제조 기준을 바탕으로 CX 시리즈 크러셔는 시장에서 인기 있는 분쇄 장비 중 하나로 자리매김했습니다.

CX 턱 크러셔의 특징

1. 최적화된 분쇄실 구조:반복적인 최적화 설계를 통해 CX 크러셔의 분쇄 챔버 크기가 증가되었으며, 큰 스트로크와 가파른 엘보 플레이트 경사 설계로 분쇄 챔버의 하단 스트로크가 더 커져 재료 처리 용량이 향상되고 분쇄 효율이 크게 개선되었습니다.
2. 분리형 비용접 프레임:프레임 구조는 용접 대신 분리 및 볼트 체결 방식으로 제작되어 용접 과정에서 발생하는 응력 집중을 방지하며, 구조가 더욱 콤팩트하고 견고하여 장비의 장기적인 안정적 작동을 보장합니다.
3. 이중 웨지 조정 장치:쐐기형 배출구 개구 조정 장치는 기계식 또는 유압식 조정을 지원하여 배출구 크기를 신속하고 정확하게 조정할 수 있으며, 조작을 간소화하고 생산 효율을 향상시킵니다.
4. 탄성 한계 충격 흡수 장치:탄성 한계 블록과 고무 충격 흡수 장치를 채택하여 진동의 피크 부하를 효과적으로 흡수하고, 분쇄기와 기초 사이의 충격을 줄이며, 기초의 피로 손상을 감소시키고 동시에 장비의 수명을 연장합니다.
5. 일체형 모터 베이스:모터 베이스가 분쇄기 본체에 일체화되어 설치 공간을 절약합니다. 핀 힌지 방식의 벨트 장력 조절 방식은 동력 전달을 더욱 안정적으로 하고 조정을 용이하게 합니다.
6. 고품질 소재 및 정밀 가공:전면벽, 후면벽, 가동 턱 본체, 베어링 하우징 등 주요 부품은 합금 주강재로 제작되었으며, 주축은 고충격 하중에 견디는 단조재로 제작되어 장비 내구성을 향상시킵니다. 주요 부품은 정밀 가공되어 높은 정밀도와 긴 수명을 보장합니다.

CX 턱식 분쇄기 작동 원리

전통적인 턱식 분쇄기 설계를 기반으로 합니다. 전동기가 SPC 벨트를 통해 풀리를 구동하여 편심축을 회전시키고, 이는 다시 가동 턱 본체를 상하로 왕복 운동시킵니다. 가동 턱판이 고정 턱판에 가까워지면 분쇄실의 부피가 감소하여 재료가 압착 또는 분할되어 분쇄 공정이 완료됩니다. 가동 턱판이 고정 턱판에서 멀어지면 분쇄실의 부피가 증가하고 분쇄된 재료는 배출구를 통해 배출됩니다. 이러한 방식으로 분쇄기는 재료의 연속적인 분쇄 및 배출을 실현하여 분쇄 작업을 완료합니다.

분쇄실 설계 최적화와 스트로크 증가를 통해 재료 처리량이 향상되고 분쇄 효율이 크게 개선되었습니다. 이중 쐐기 조절 장치는 배출구 조정을 더욱 편리하고 신속하게 해주며, 실제 필요에 따라 기계식 또는 유압식 조절 방식을 선택할 수 있어 운영 및 유지보수가 용이합니다.

CX 턱식 분쇄기의 적용 분야

• 제련 산업:제련 원료 및 광석 분쇄에 사용되며, 철광석, 동광석 등 경질 광석의 1차 분쇄에 적합합니다.
• 광업 분야:광석의 굵은 분쇄 및 중간 분쇄에 사용되며, 광업의 핵심 장비 중 하나입니다.
• 화학 산업:CX 턱식 분쇄기는 화학 원료 전처리 공정에서 다양한 화학 광석 및 슬래그 분쇄에 사용될 수 있습니다.
• 시멘트 산업:시멘트 생산에 필요한 석회석, 규암 등의 원료를 분쇄합니다.
• 건설 산업:건설 자재 생산 과정에서 CX 크러셔는 모래, 자갈, 쇄석 및 기타 다양한 건설 자재를 처리할 수 있습니다.
• 내화물 및 세라믹 산업:내화 재료, 세라믹 원료 등을 분쇄하여 원료가 생산 요구 사항을 충족하도록 합니다.

CX 턱 분쇄기의 장점

1. 고효율 분쇄:최적화된 분쇄실 구조와 대형 스트로크 설계로 분쇄 효율을 크게 향상시킵니다.
2. 높은 내구성:고강도 합금 주강 및 단조 재질을 사용하여 높은 충격 하중에 효과적으로 저항하며 장비의 수명을 연장합니다.
3. 편리한 유지보수:간단한 설계, 쉬운 조작, 효율적인 배출구 조정 장치 장착으로 장비 유지보수가 더욱 편리합니다.
4. 공간 및 비용 절감:일체형 모터 베이스 설계로 설치 공간을 절약하고 설치 및 유지보수 비용을 절감합니다.
