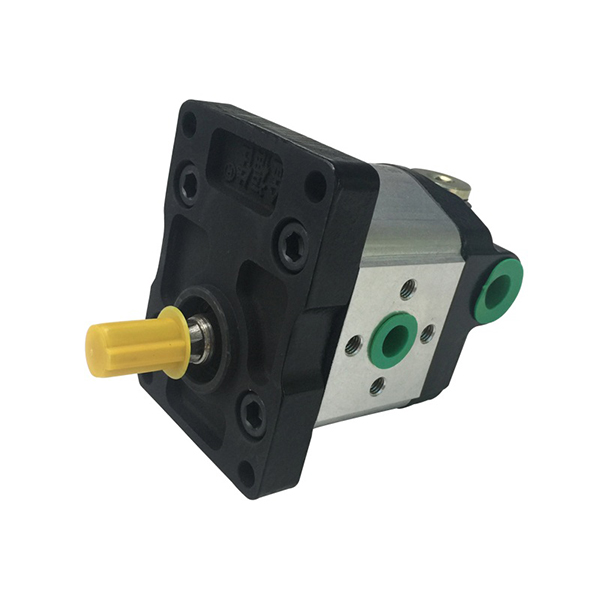

정속 유량 릴리프 밸브가 장착된 정속 유량 기어 펌프

정속 유량 기어 펌프는 농업 기계 및 산업용 차량, 특히 유압식 파워 스티어링 시스템에 널리 사용됩니다. 통합된 정속 유량 릴리프 밸브는 엔진 속도나 부하 변동에 관계없이 안정적인 출력 유량을 보장하여 정밀하고 신뢰할 수 있는 유압 제어에 필수적입니다.

1. 기본 작동 원리

1. 엔진 또는 모터로 구동되는 두 개의 기어(일반적으로 외부 기어 펌프)로 구성됩니다.
2. 회전하는 기어가 유체를 펌프 본체로 흡입하며, 기어 맞물림 작용으로 흡입구에서 배출구로 유체를 밀어냅니다.
3. 정속 릴리프 밸브는 엔진 속도나 부하와 무관하게 일정한 출력 유량을 유지하기 위해 필요에 따라 오일 압력을 조절합니다.

2. 적용 시나리오

1. 완전 유압식 조향:다양한 작업 조건에서 정밀하고 부드러운 조향을 위한 안정적인 유량을 제공합니다.
2. 유압식 파워 어시스트:고부하 또는 저속에서도 안정적이고 신뢰할 수 있는 조향 보조 기능을 보장합니다.

3. 다양한 연결 방식

1. 다양한 유압 시스템에 적합하고 원활한 오일 흐름을 보장하기 위한 다중 입출구 연결 옵션.
2. 다양한 구동 방식 및 시스템 구성에 유연하게 대응할 수 있는 다양한 샤프트 연장 형태 및 전면 커버 플랜지 장착 방식.

4. 기술적 파라미터

1. 회전당 변위: 6 – 20 ml/rev
2. 작동 압력: 10 MPa
3. 안전 밸브 개방 압력: 12.5 MPa
4. 정격 속도: 2000 rpm
5. 작동 속도 범위: 800 – 3000 rpm

5. 장점

1. 안정성:엔진 부하 및 속도 변동 시에도 일정한 유량을 유지하여 안정적인 유압 작동을 보장합니다.
2. 고효율:최적의 성능을 위해 압력을 자동으로 조정하여 에너지 낭비를 방지합니다.
3. 안전성:통합 안전 밸브가 과압으로부터 시스템을 보호하여 안전한 작동을 보장합니다.

6. 적용 범위

1. 농업 기계
2. 산업용 차량
3. 건설 기계
4. 선박
5. 광산 기계
6. 안정적이고 신뢰할 수 있는 유량이 필요한 기타 유압 응용 분야
